Замена усилителя в андроид магнитоле.

Если после проведения диагностики выяснилось что проблема в УНЧ, я покажу как пошагово самостоятельно поменять микросхему УНЧ в андроид магнитоле.

Первоначальная диагностика отсутствия звука на андроид магнитоле описана тут - Нет звука на андроид магнитоле причины. Первоначальная диагностика.

Что нам понадобится:

• Фен
• Паяльник
• Держатель для платы (опционально) с ним удобнее демонтировать микросхему
• Пинцет
• Припой, я использую ПОС-61
• Спирт (для очистки платы после работы)
• Флюс (используется для быстрой хим реакции в работе с припоем - быстрее расплавляется припой)

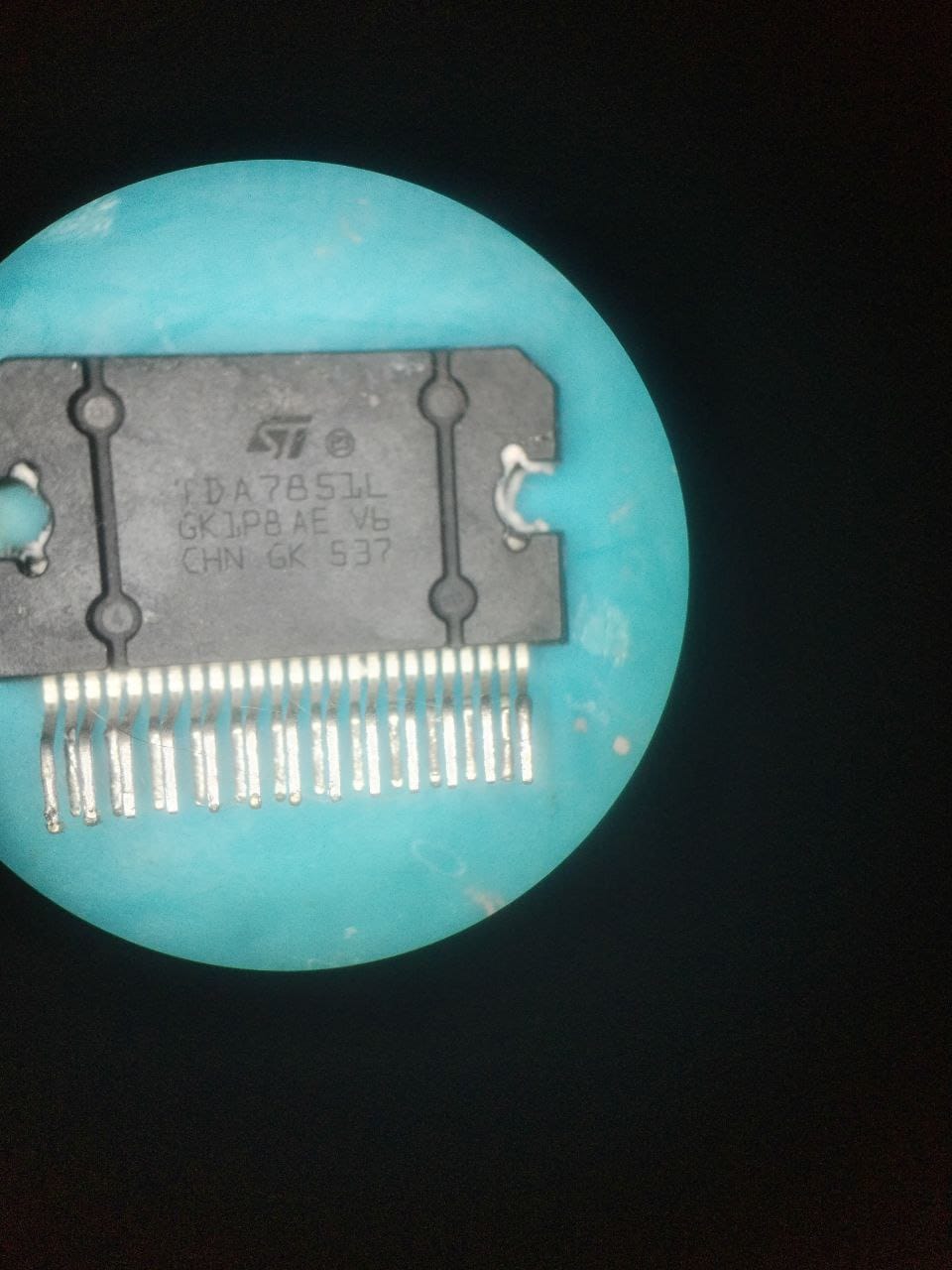

• Новая микросхема УНЧ
• Новый конденсатор на 10000 мкФ (опционально)
• Медная оплетка (для очистки остатков припоя из контактов)
• Зубочистки (ими удобно чистить сквозные контакты унч на плате)

Приступаем к работе :

• Снимаем плату
• Закрепляем на держателе платы
• Наносим флюс на выводы микросхемы с обратной стороны

• Проходим жалом паяльника с припоем ПОС-61 по выводам микросхемы, тем самым расплавляя и мешая два припоя - так будет легче демонтировать.
• Далее берем фен, наносим еще флюс на выводы, выставляем температуру 300-350 градусов и греем выводы с обратной стороны микросхемы

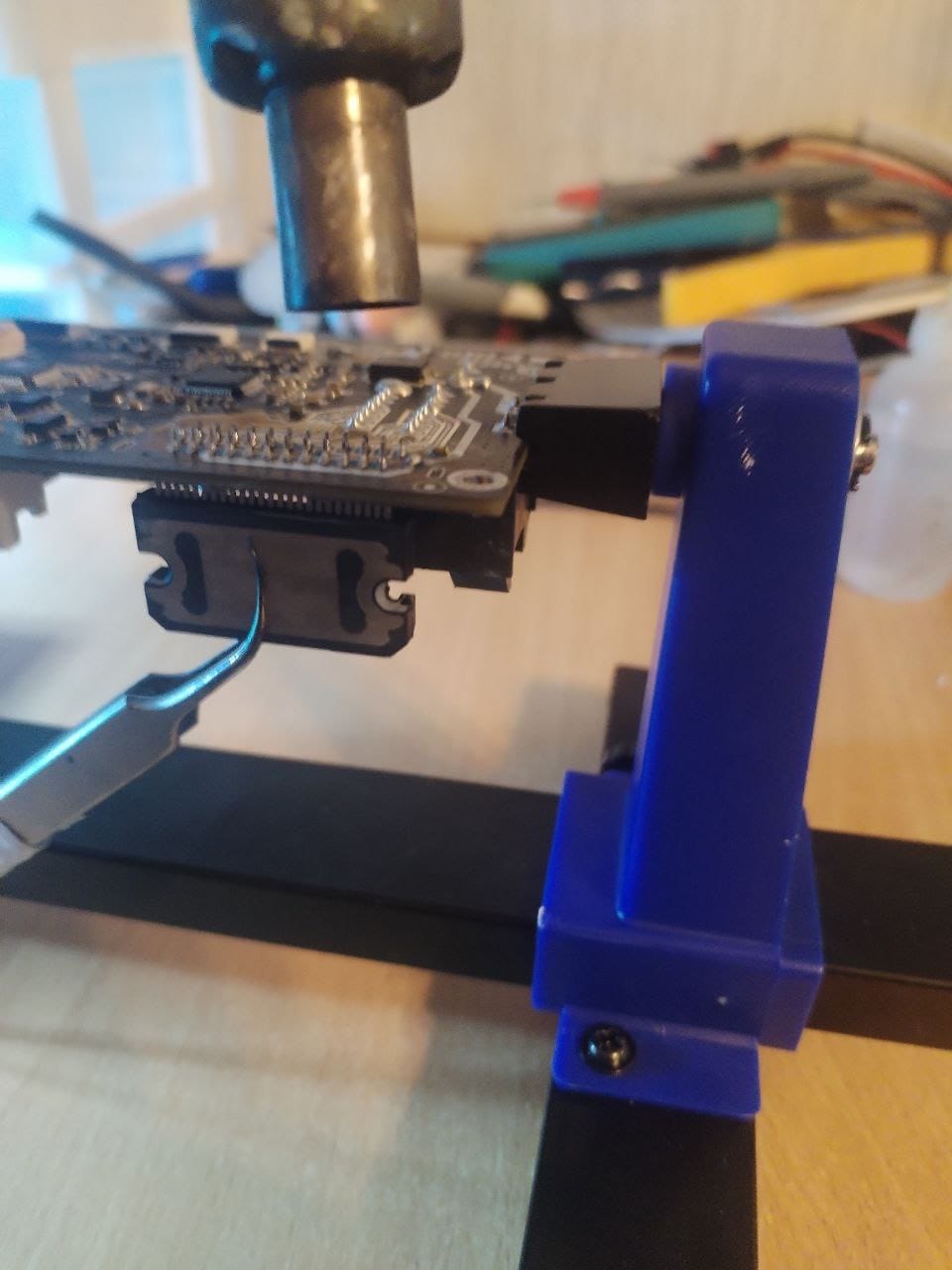

• Когда припой разогреется - он начнет блестеть, берем пинцет и осторожно покачивая микросхему из стороны в сторону - продолжая греть феном осторожно извлекаем из посадочного места.

!!!! Эту процедуру нужно проводить очень осторожно, не нужно с силой тянуть микросхему, иначе можно повредить посадочное место и вырвать пятаки(контакты) потом будет большой проблемой все это восстановить.

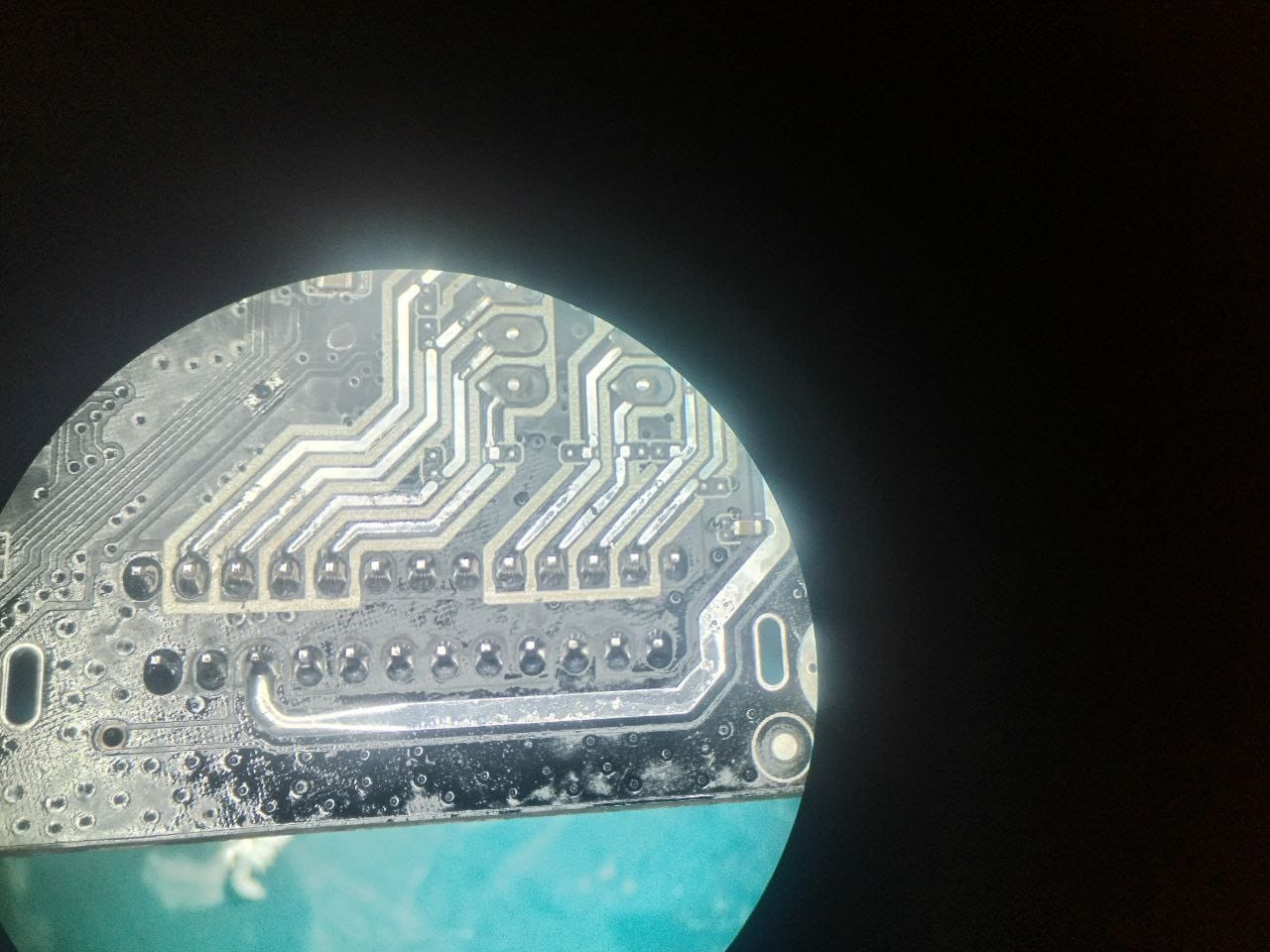

• Демонтировали микросхему, теперь плата и посадочное место выглядит так:

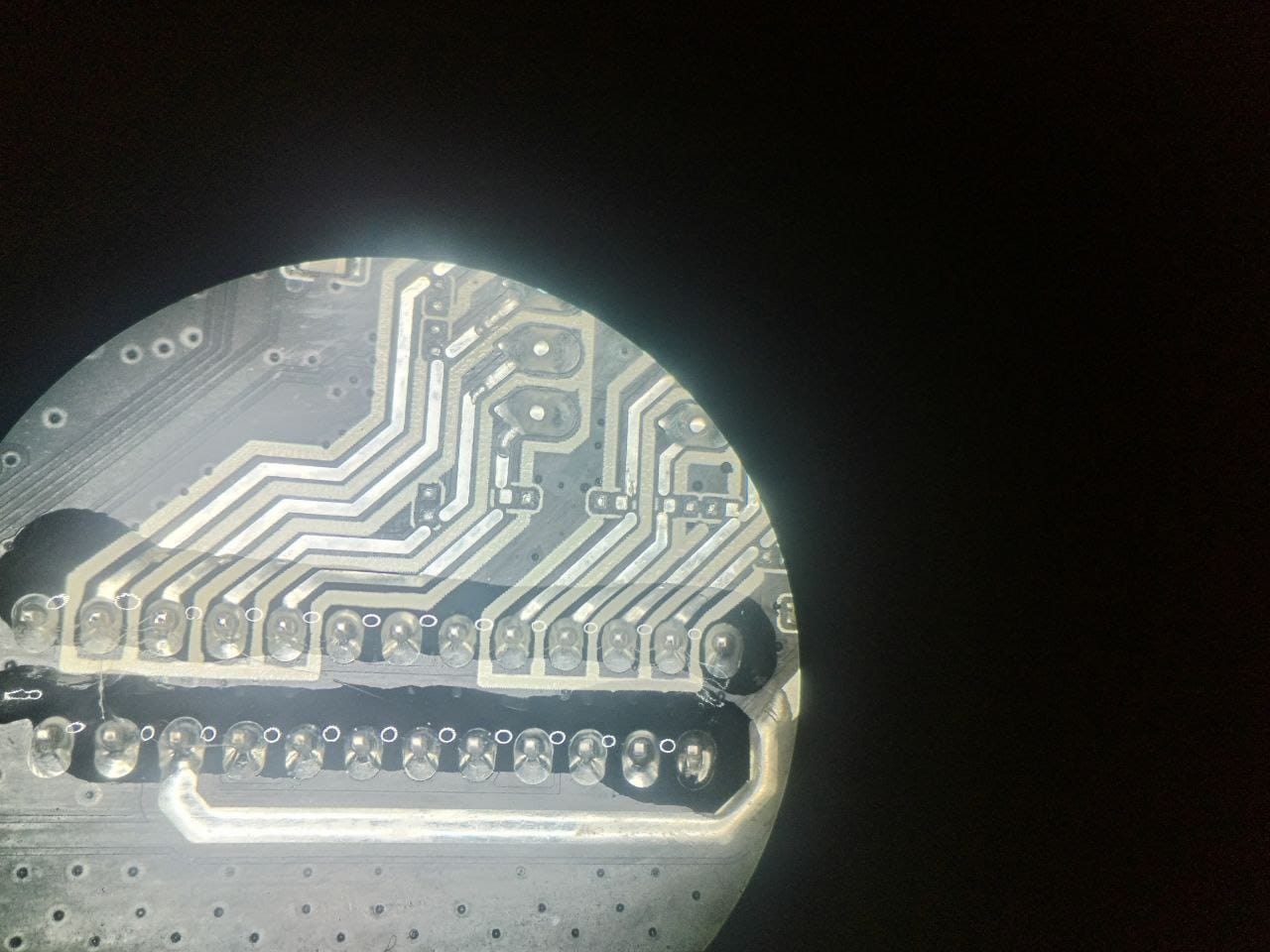

• Как видим очень много припоя осталось на сквозных контактах
• Для того что бы убрать его я использую медную оплетку и паяльник
• Наносим флюс на место пайки, прижимаем медную оплетку и прикладываем жало паяльника к оплетке - тем самым разогревая нужное место. Как только припой расплавится - медная оплетка впитает лишний припой. Это тоже надо сделать очень осторожно и не перегреть контакты на плате, что бы не оторвать пятаки.
• Редко удавалось вычистить весь припой с помощью оплетки
• Часто все же остается 4-5 контактов, для очистки от припоя я использую обычные зубочистки.
• Наносим флюс на те контакты, в которых остался припой, берем зубочистку и фен и греем посадочное место.
• Как только припой заблестит - вставляем зубочистку в отверстие - тем самым выдавливая припой на другую сторону платы. Далее на обратной сторону убираем медной оплеткой излишки припоя.

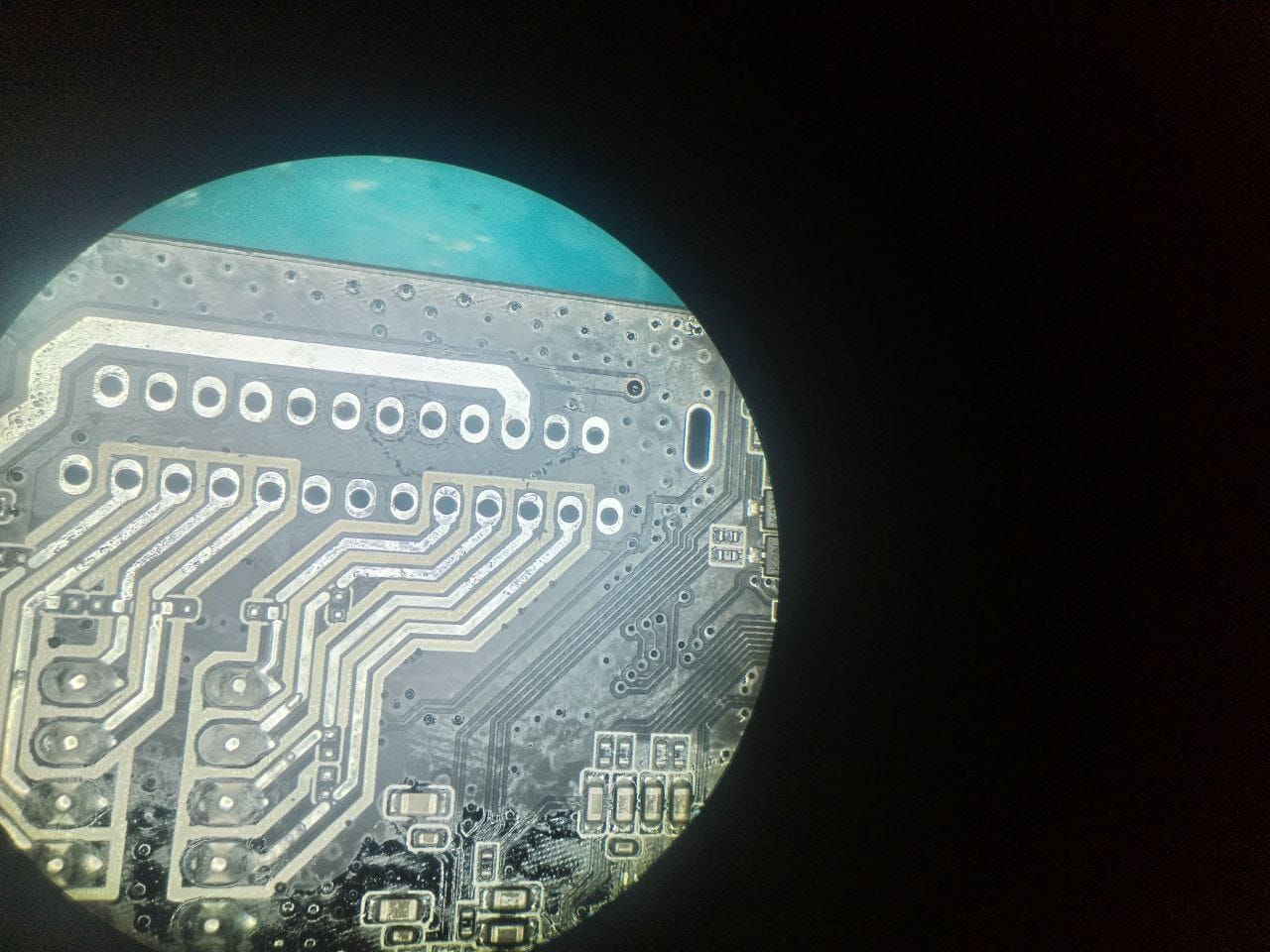

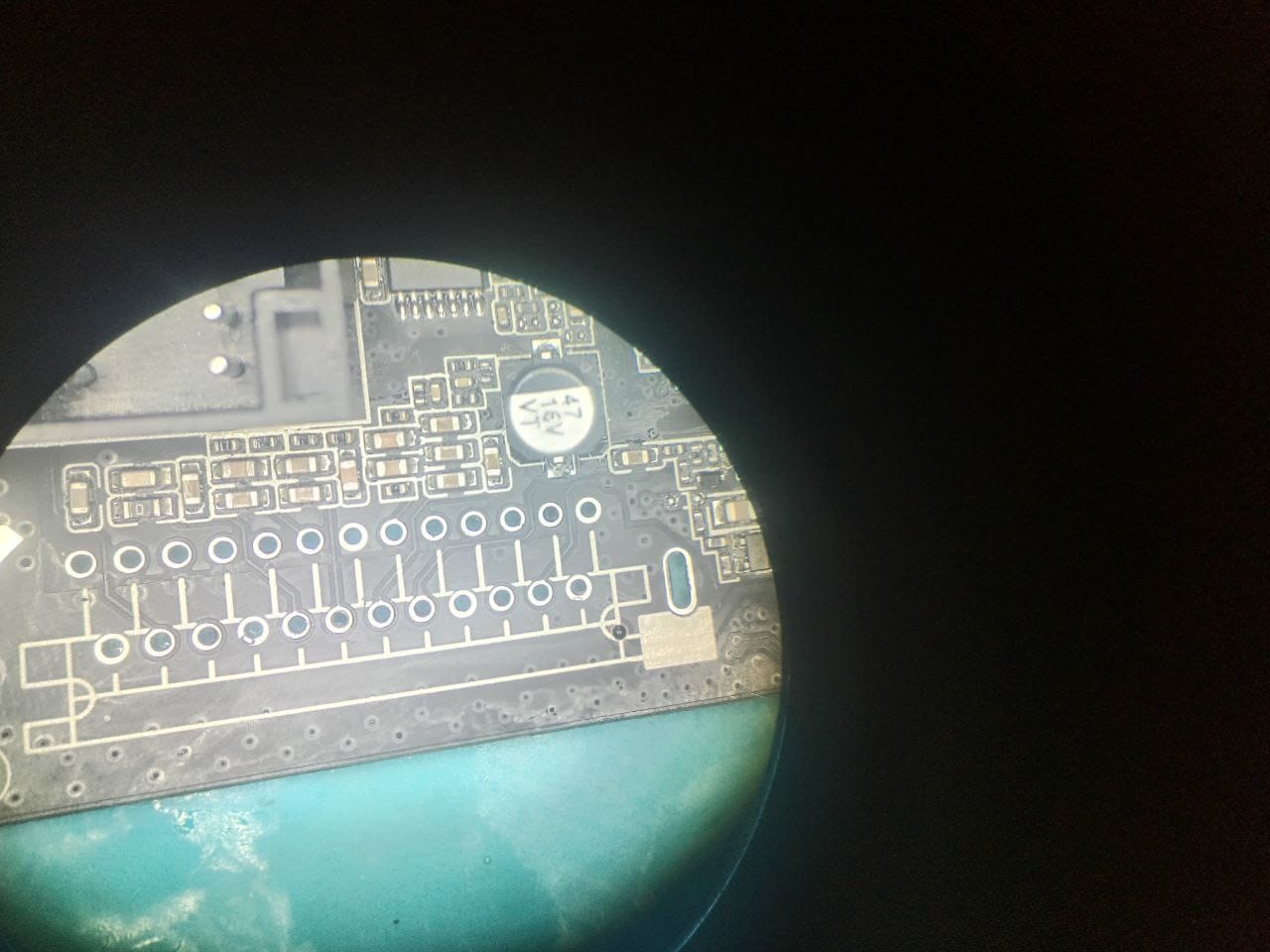

• 20 минут работы и наше посадочное место выглядит так:

• Спиртом очищаем посадочное место с обоих сторон платы от флюса

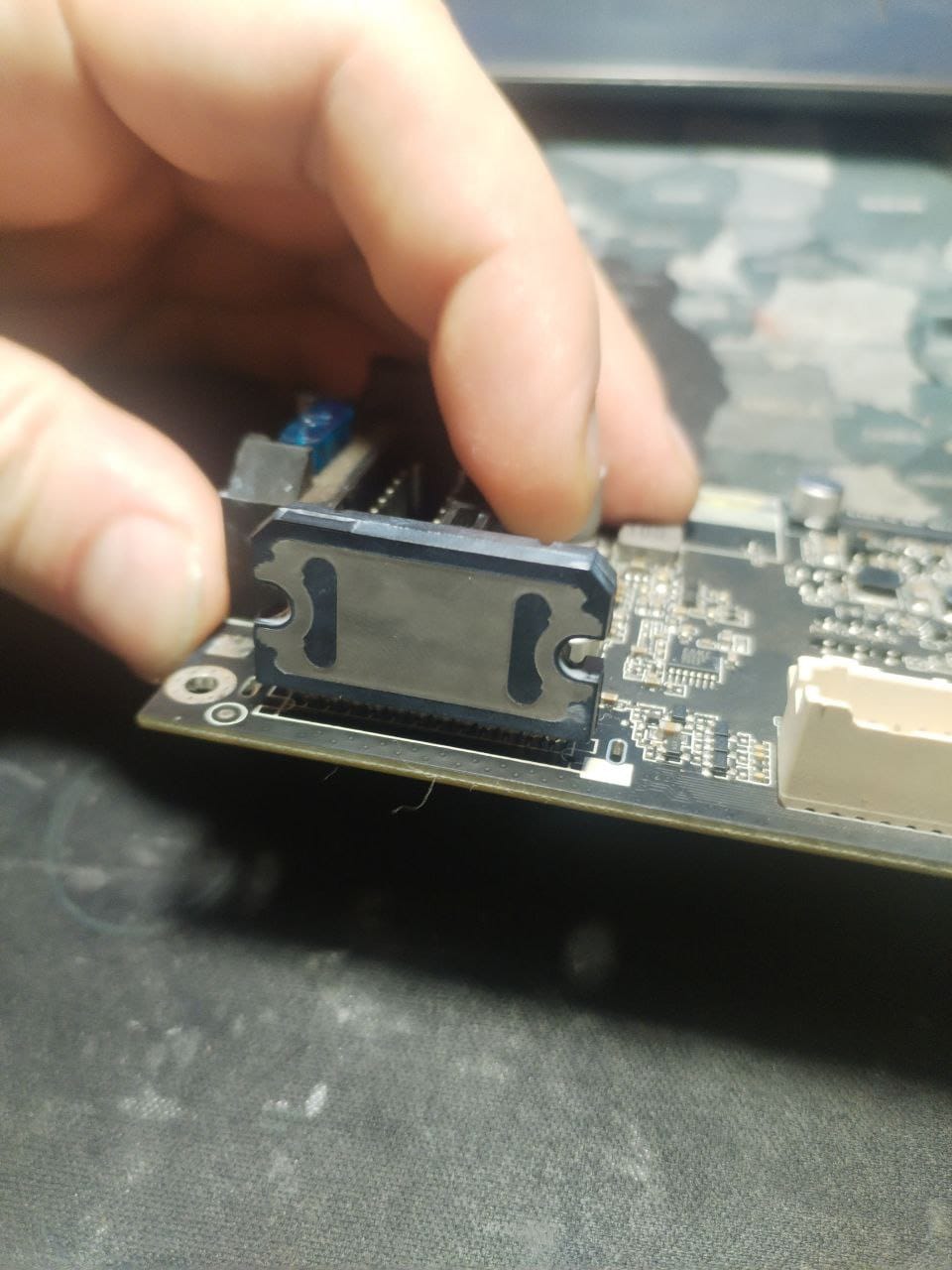

• Далее берем новую микросхему, вставляем в посадочное место, выравниваем и прихватываем паяльником по выводам микросхемы, что бы она не ушла при монтаже.
• Далее наносим флюс на все выводы микросхемы и пропаиваем паяльником с припоем.

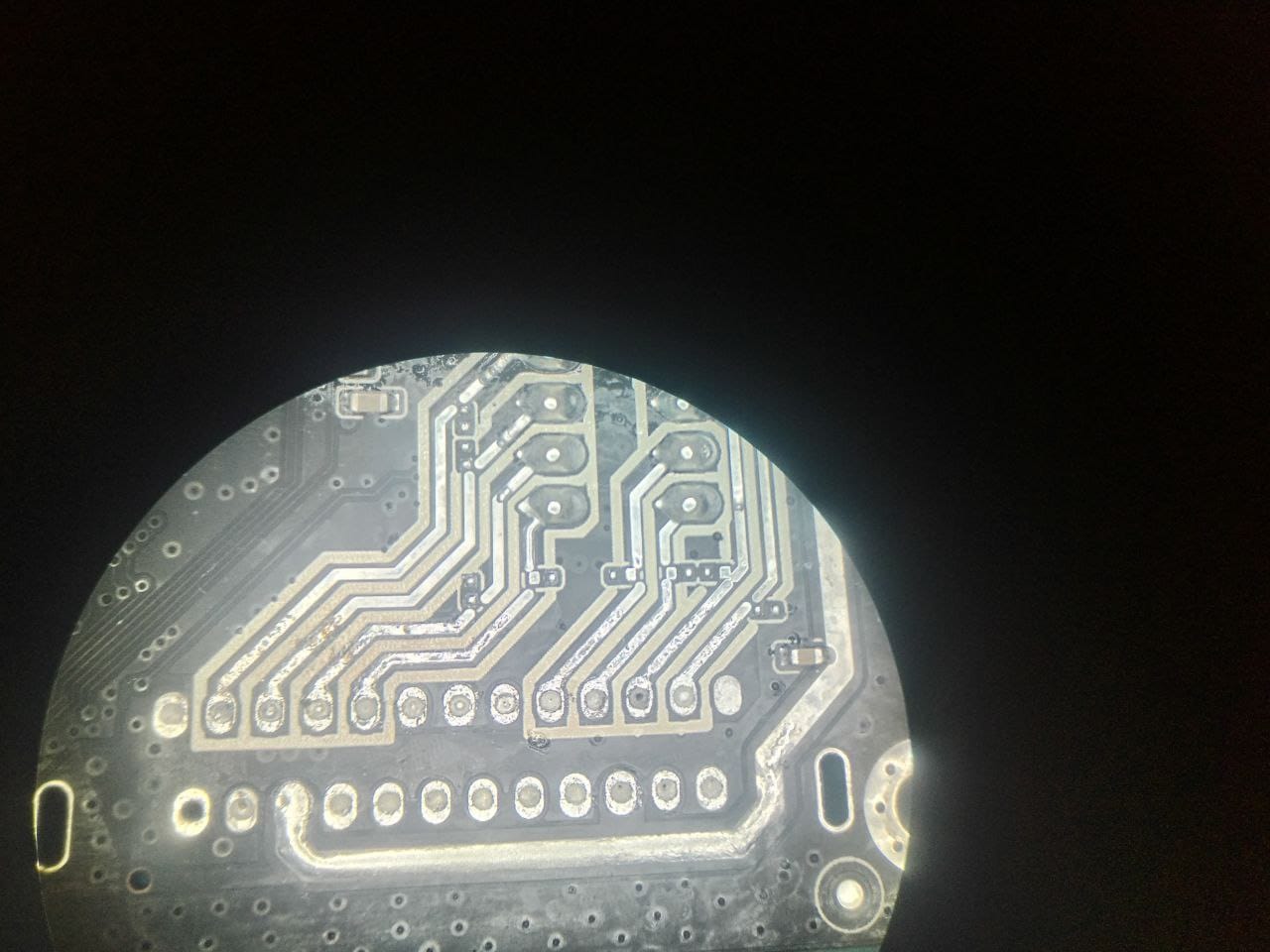

• По итогу у нас получается так:

• Чистим спиртом плату от флюса, проверяем что бы выводы микросхемы не коротили между собой и можно подключать магнитолу и проверять звук.

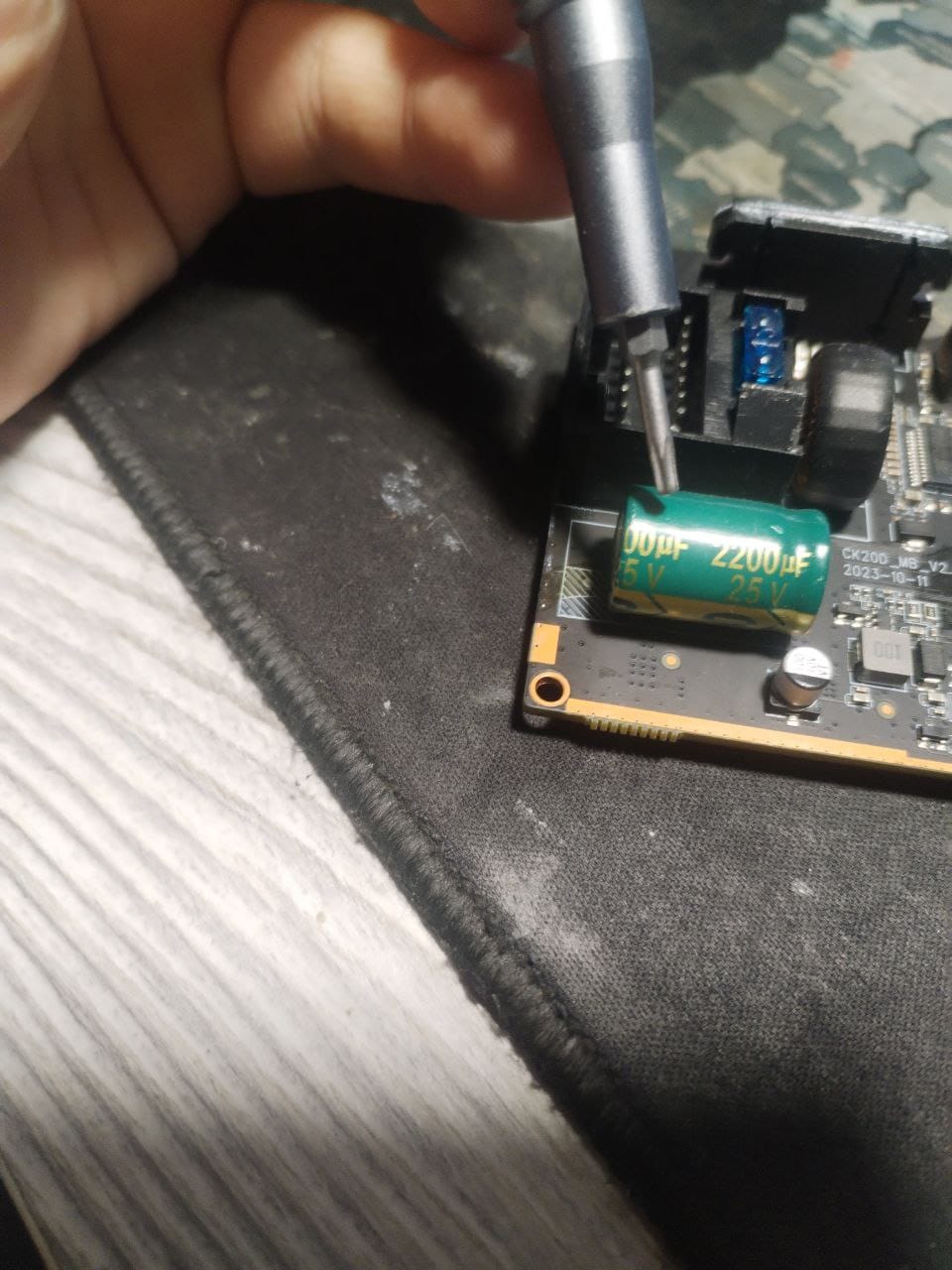

• Так же рекомендую поменять и электролитический конденсатор на плате на более емкий. Обычно он стоит тут:

• На 10.000 мкФ - подойдет, звук будет чище, басы глубже.
