Замена усилителя в андроид магнитоле самостоятельно.
Если после проведения диагностики выяснилось что проблема в УНЧ, покажу как пошагово и самостоятельно поменять микросхему усилителя в магнитоле на андроид.

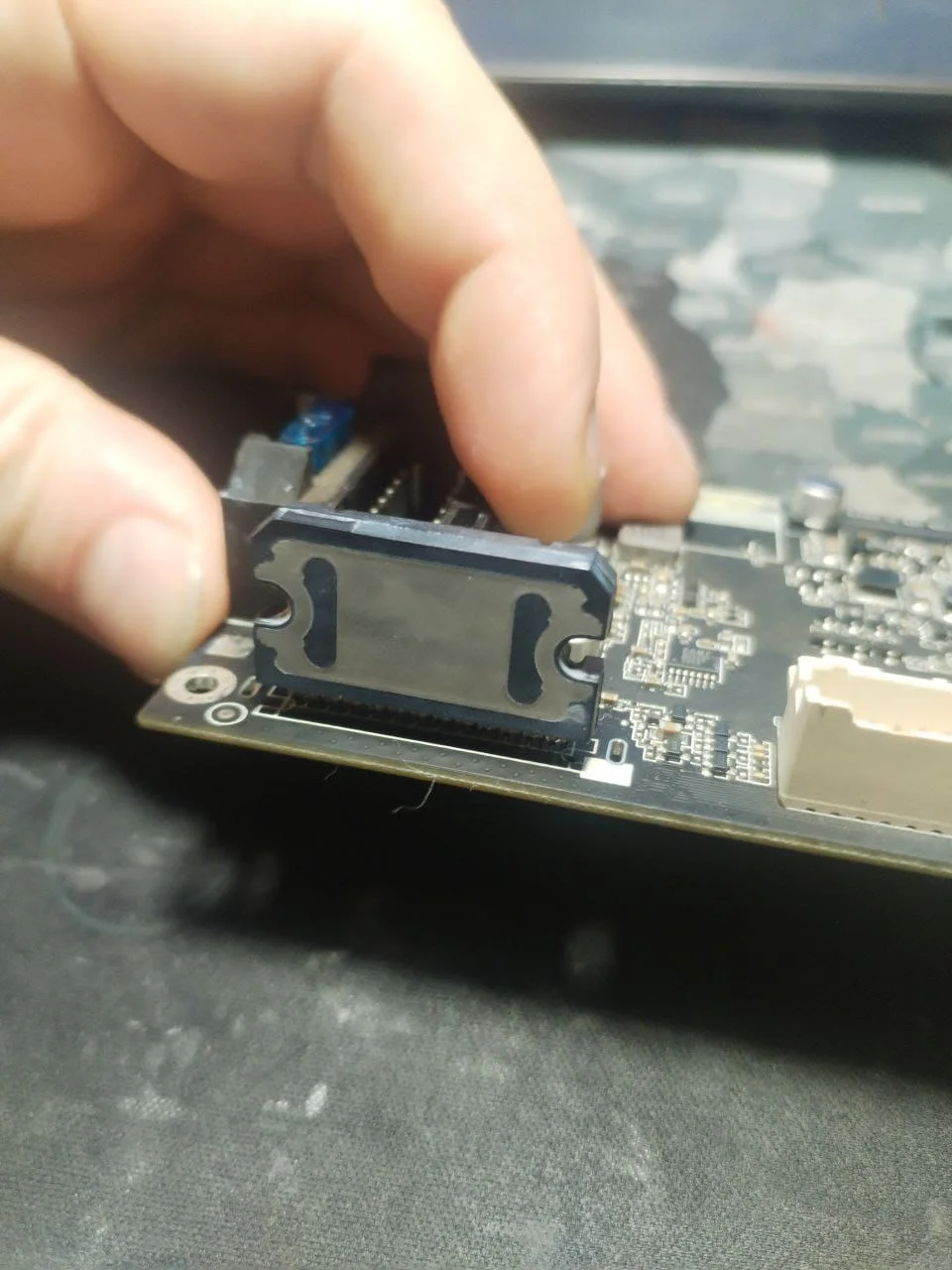

Обычно микросхема усилителя на плате выглядит так:
Первоначальная диагностика отсутствия звука на андроид магнитоле описана тут - Нет звука на андроид магнитоле причины. Первоначальная диагностика.
Для работы нам понадобится :
- Фен
- Паяльник
- Держатель для платы (опционально) с ним удобнее демонтировать микросхему
- Пинцет
- Припой, я использую ПОС-61
- Спирт (для очистки платы после работы)
- Флюс (используется для быстрой хим реакции в работе с припоем - быстрее расплавляется припой)
- Новая микросхема УНЧ
- Новый конденсатор на 10000 мкФ (опционально)
- Медная оплетка (для очистки остатков припоя из контактов)
- Зубочистки (ими удобно чистить сквозные контакты унч на плате)
Приступаем к работе :
- Снимаем плату
- Закрепляем на держателе платы
- Наносим флюс на выводы микросхемы с обратной стороны
- Проходим жалом паяльника с припоем ПОС-61 по выводам микросхемы, тем самым расплавляя и мешая два припоя - так будет легче демонтировать.

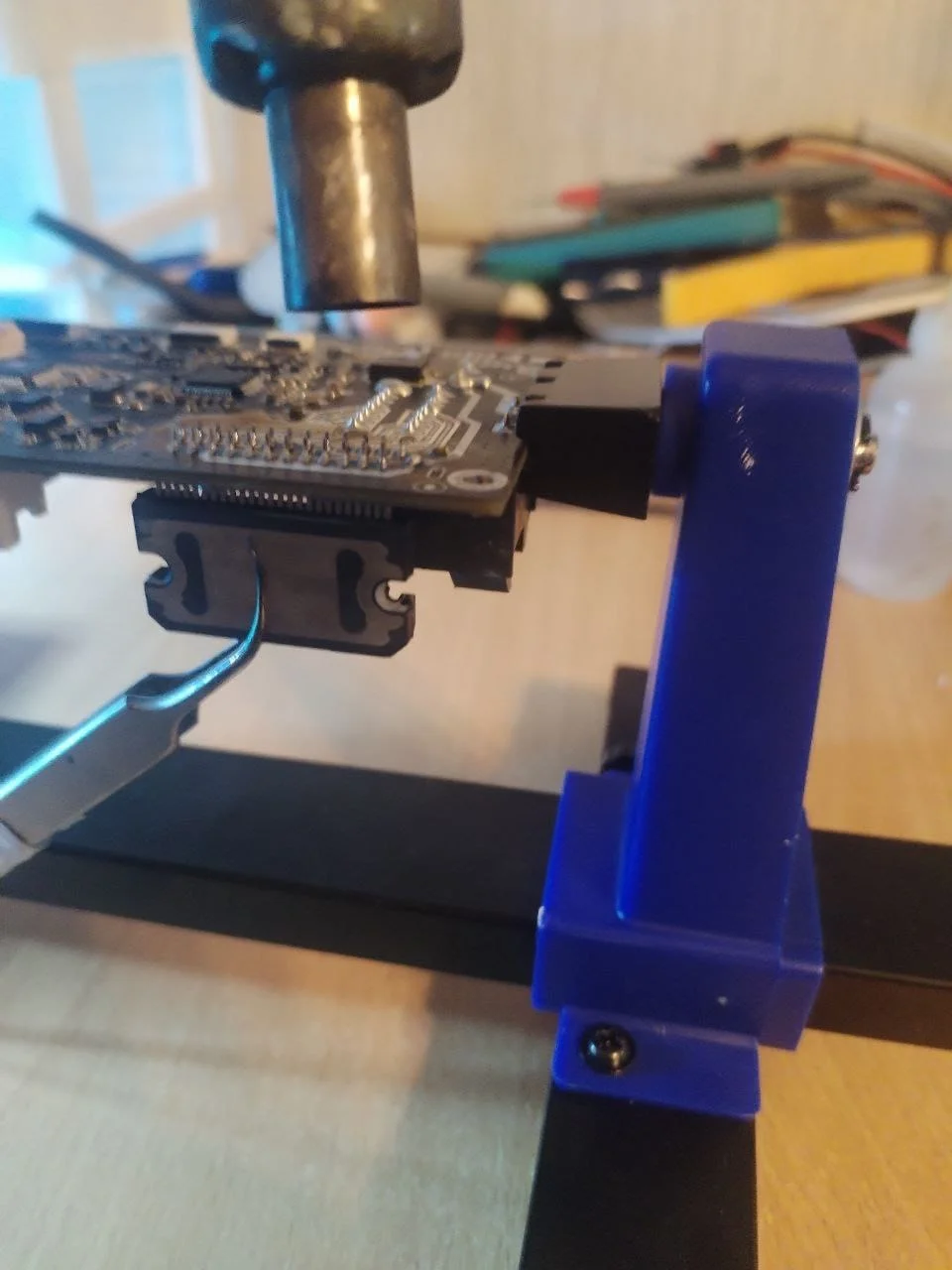

- Далее берем фен, наносим еще флюс на выводы, выставляем температуру 300-350 градусов и греем выводы с обратной стороны микросхемы
- Когда припой разогреется - он начнет блестеть, берем пинцет и осторожно покачивая микросхему из стороны в сторону - продолжая греть феном осторожно извлекаем из посадочного места.
!!!! Эту процедуру нужно проводить очень осторожно, не нужно с силой тянуть микросхему, иначе можно повредить посадочное место и вырвать пятаки(контакты) потом будет большой проблемой все это восстановить.

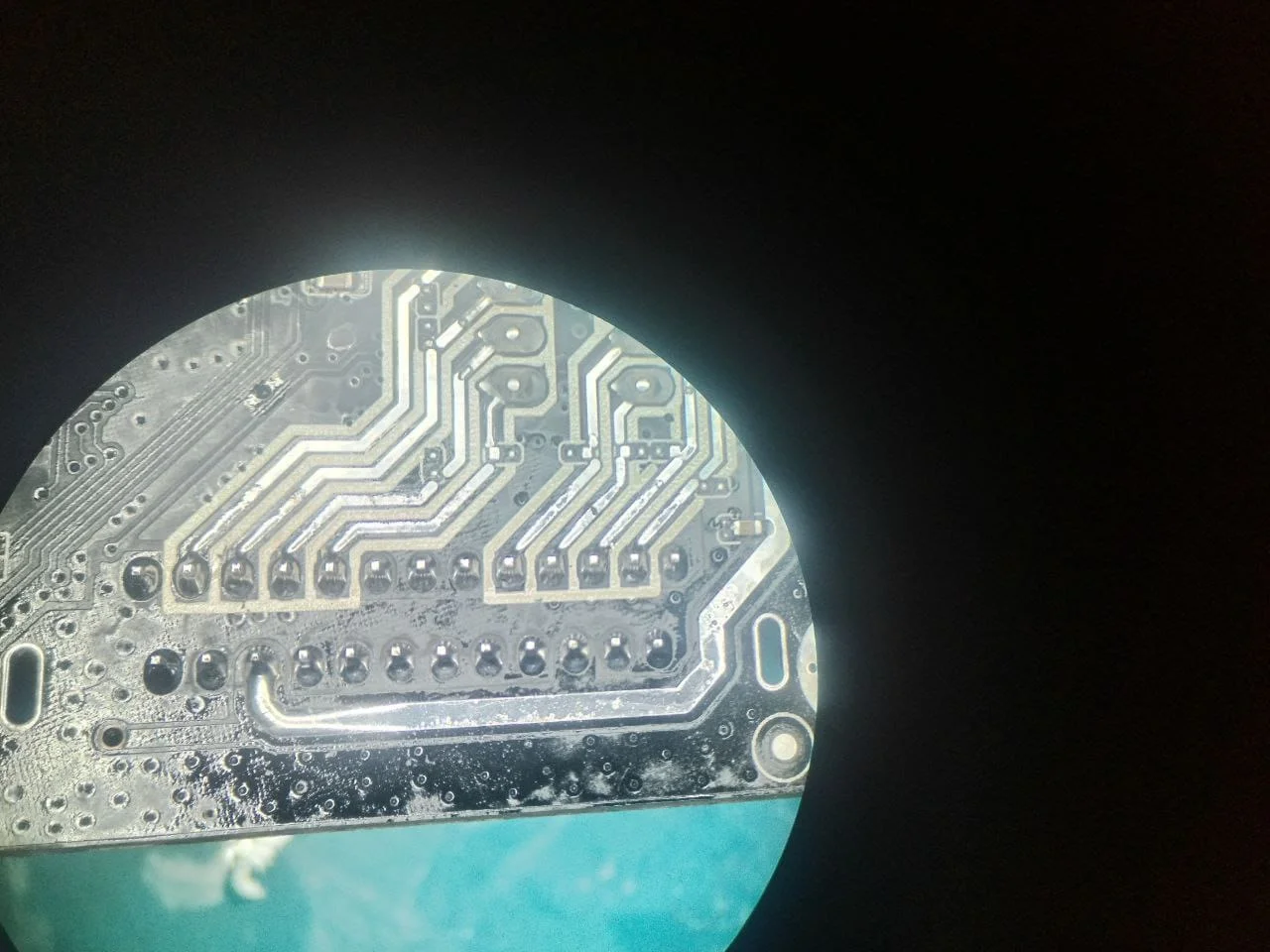

- Демонтировали микросхему, теперь плата и посадочное место выглядит так:

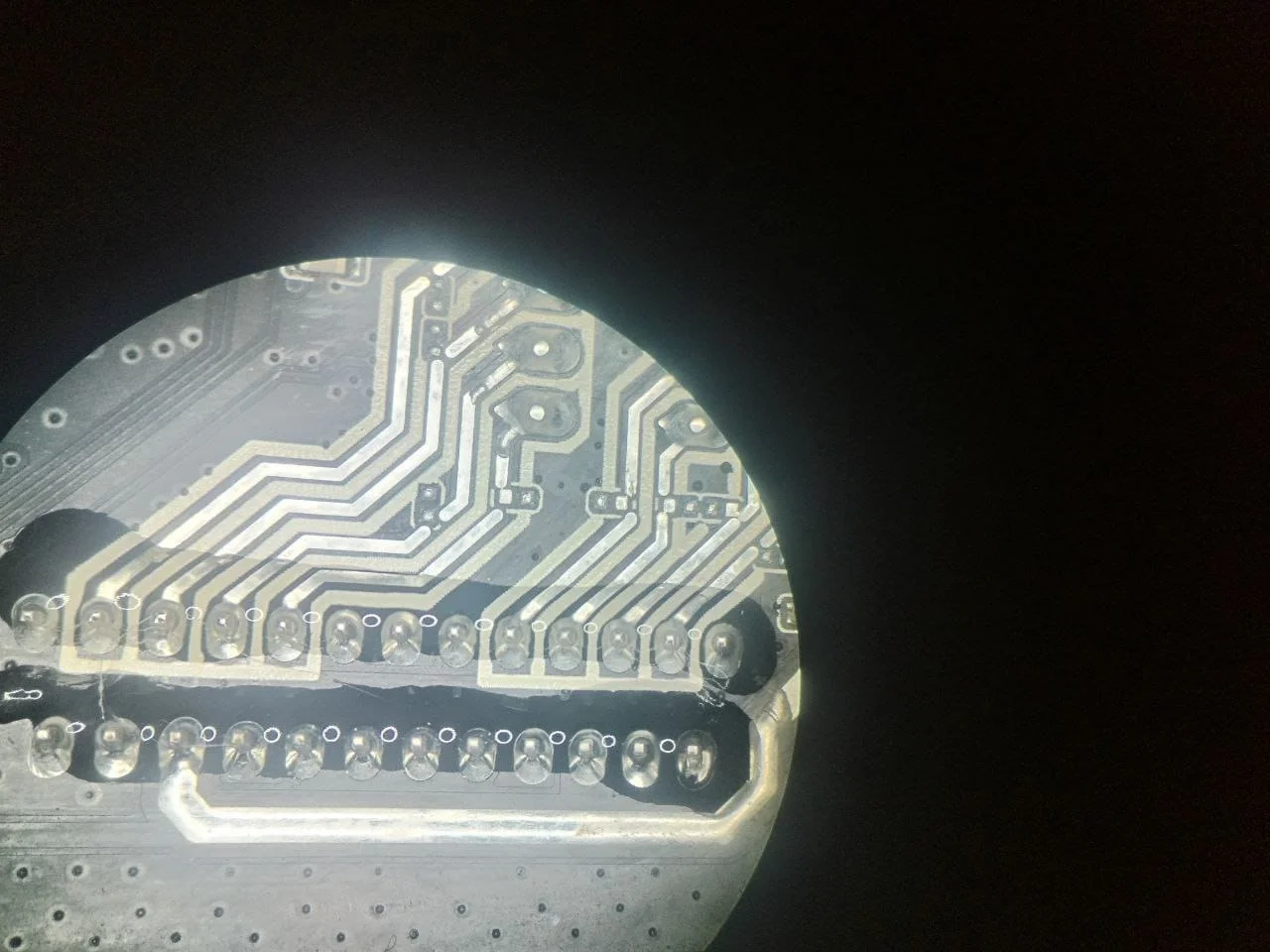

- Как видим очень много припоя осталось на сквозных контактах
- Для того что бы убрать его я использую медную оплетку и паяльник
- Наносим флюс на место пайки, прижимаем медную оплетку и прикладываем жало паяльника к оплетке - тем самым разогревая нужное место. Как только припой расплавится - медная оплетка впитает лишний припой. Это тоже надо сделать очень осторожно и не перегреть контакты на плате, что бы не оторвать пятаки.
- Редко удавалось вычистить весь припой с помощью оплетки
- Часто все же остается 4-5 контактов, для очистки от припоя я использую обычные зубочистки.
- Наносим флюс на те контакты, в которых остался припой, берем зубочистку и фен и греем посадочное место.
- Как только припой заблестит - вставляем зубочистку в отверстие - тем самым выдавливая припой на другую сторону платы. Далее на обратной сторону убираем медной оплеткой излишки припоя.

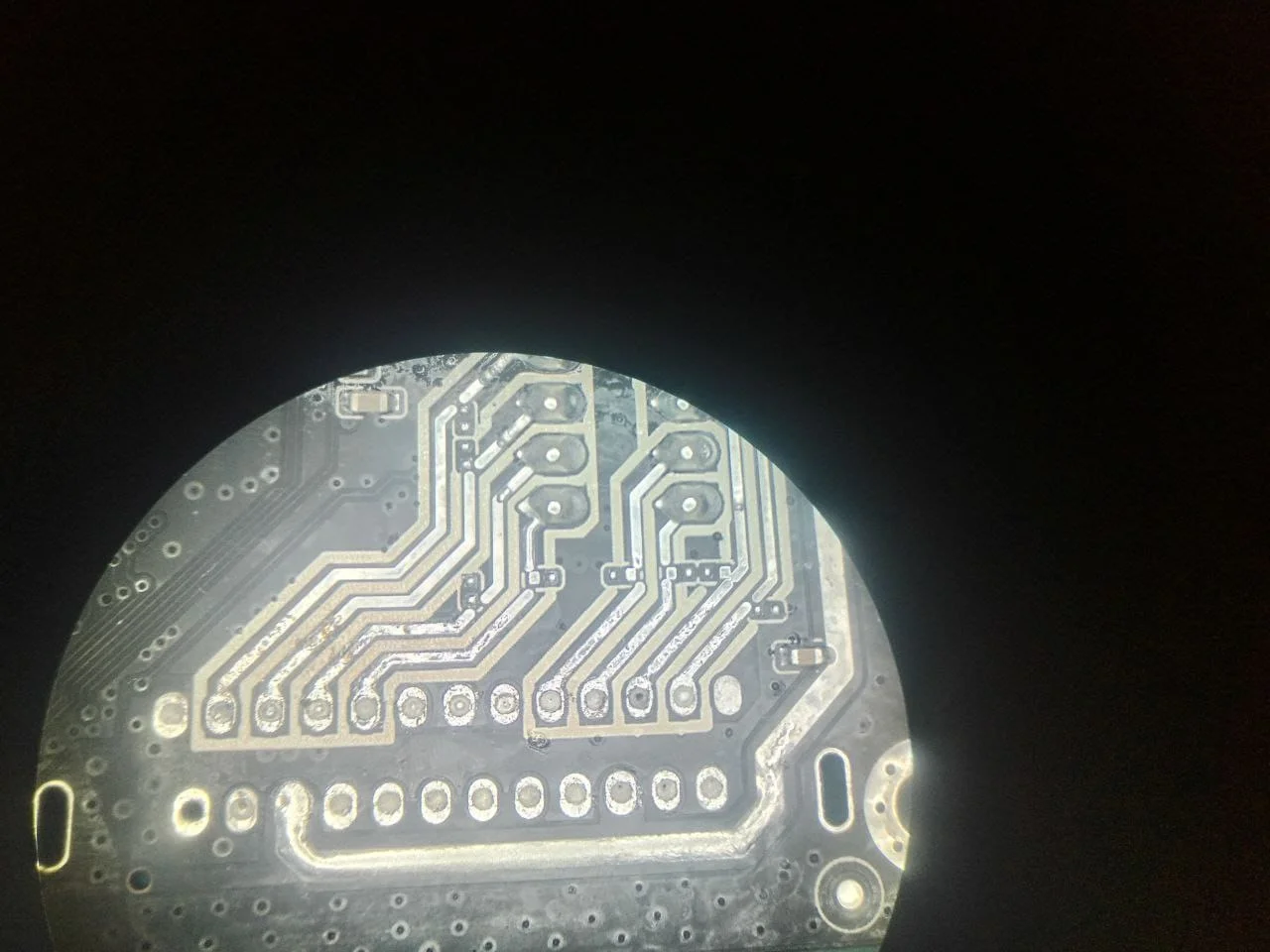

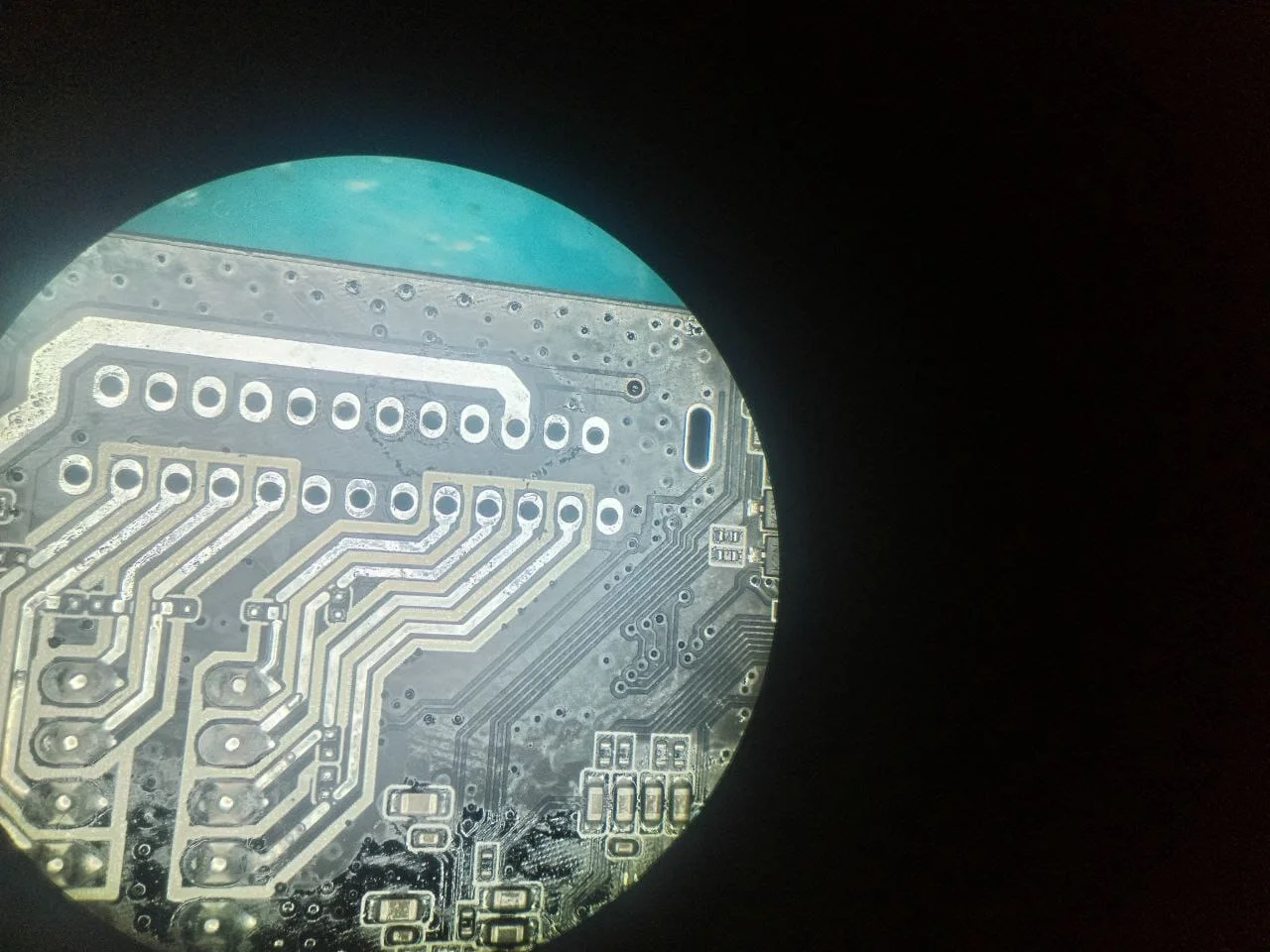

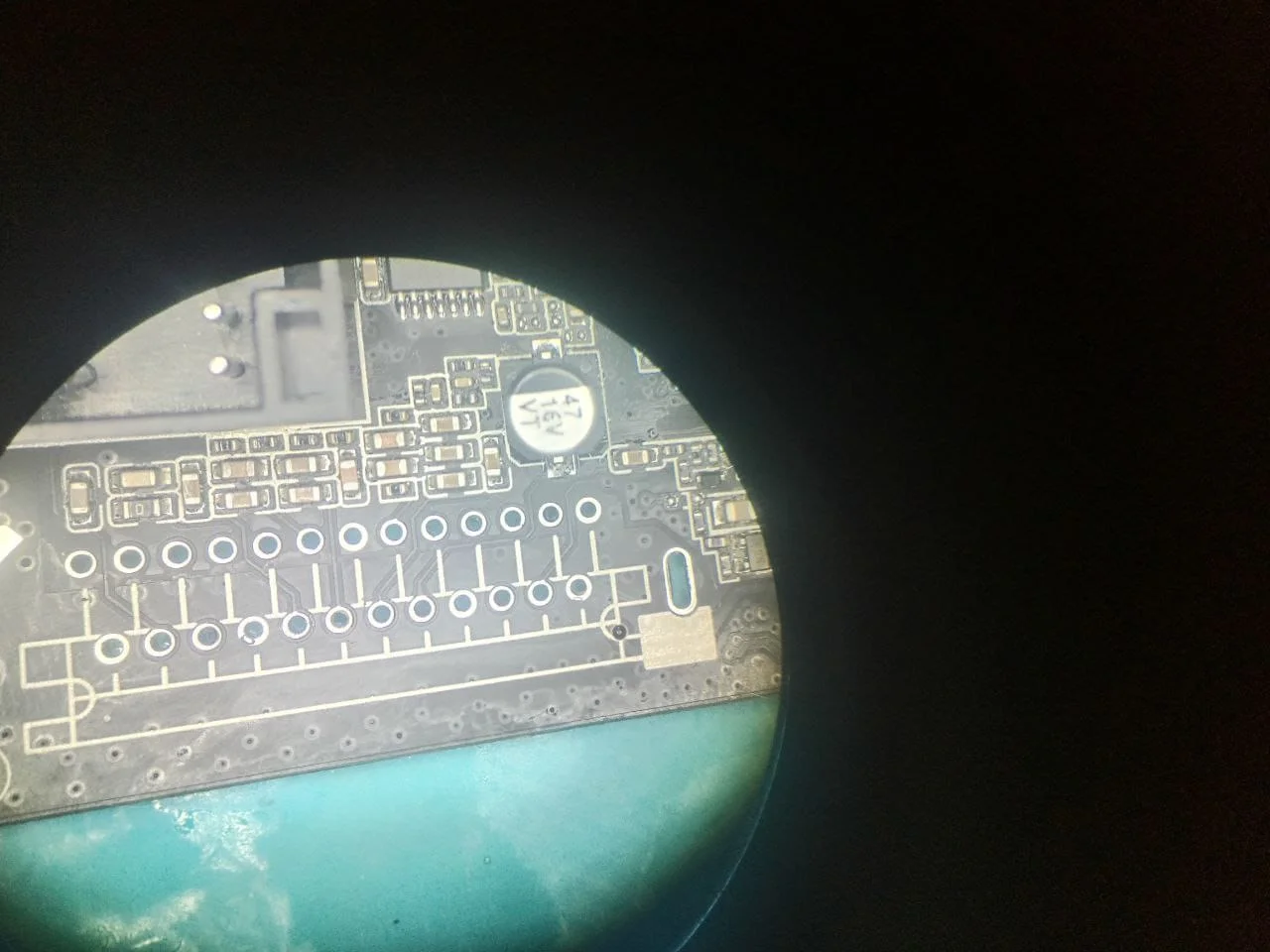

- 20 минут работы и наше посадочное место выглядит так:
- Спиртом очищаем посадочное место с обоих сторон платы от флюса
- Далее берем новую микросхему, вставляем в посадочное место, выравниваем и прихватываем паяльником по выводам микросхемы, что бы она не ушла при монтаже.
- Далее наносим флюс на все выводы микросхемы и пропаиваем паяльником с припоем.

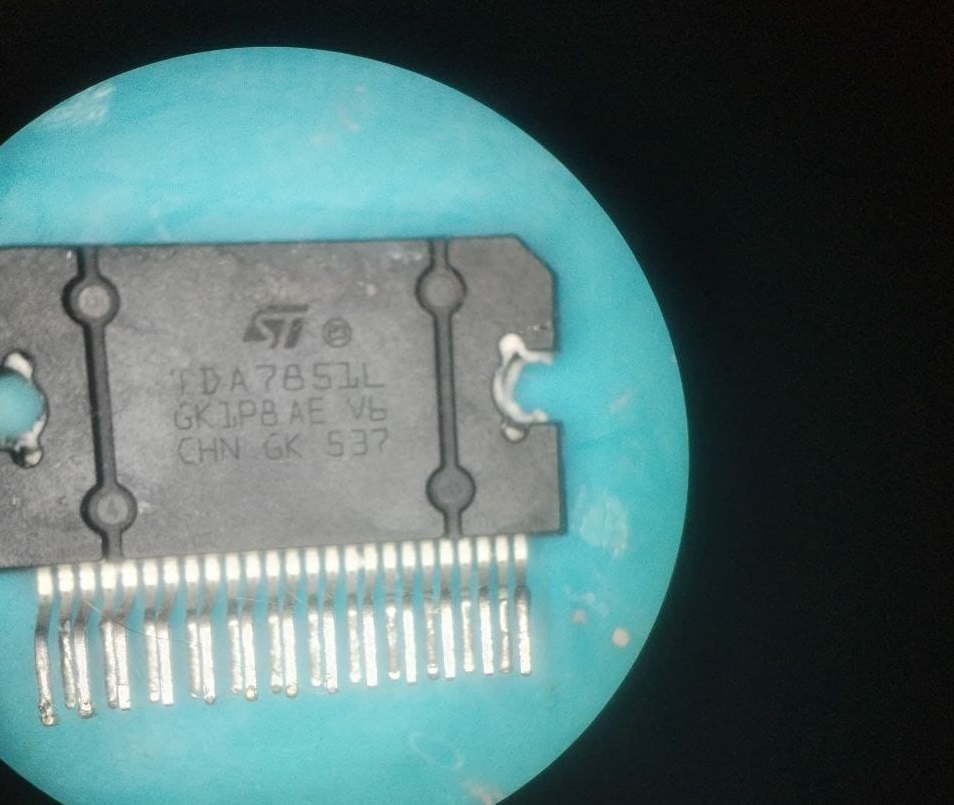

- По итогу у нас получается так:
- Чистим спиртом плату от флюса, проверяем что бы выводы микросхемы не коротили между собой и можно подключать магнитолу и проверять звук.

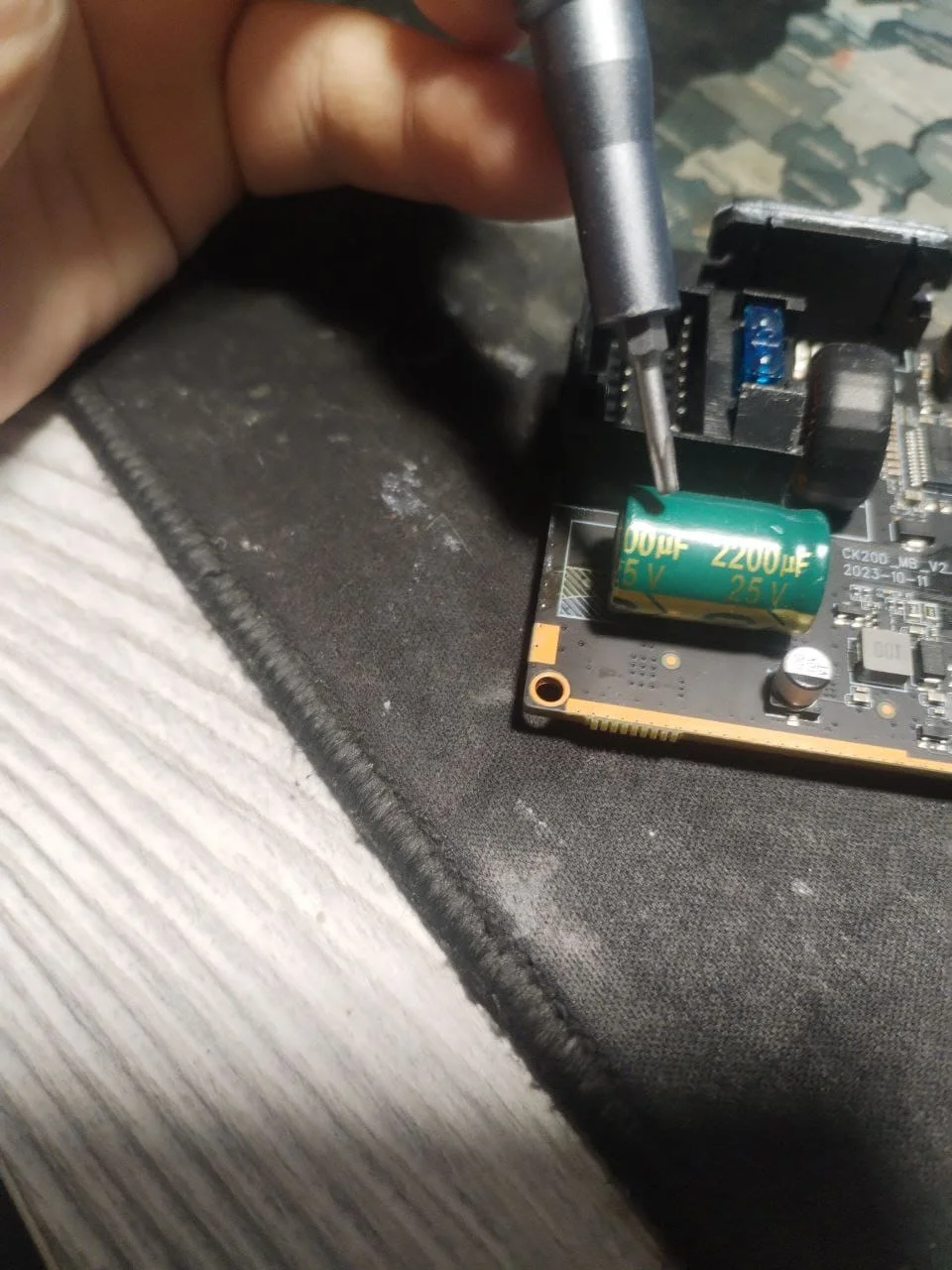

- Так же рекомендую поменять и электролитический конденсатор на плате на более емкий. Обычно он стоит тут:
- На 10.000 мкФ - подойдет, звук будет чище, басы глубже.
