Сравнение радио тюнеров на магнитолах андроид.

ntmare

26 мар. 2026 — 7 min read

В этой статье рассмотрим самые популярные чипы радио тюнеров которые ставятся на магнитолы андроид.

Для начала нужно ознакомиться со стандартами и общими аббревиатурами которыми можно руководствоваться при выборе радио тюнера.

AM - (Амплитудная Модуляция),

FM - (Частотная Модуляция),

RDS - (Стандарт передачи цифровых данных(текста, времени)

RBDS - (Североамериканский стандарт передачи тесктовых данных по FM - каналам радиовещания. Аналог европейского RDS)

L/R - (Левый \ правый звуковой канал)

MPX(Multiplex) - (Композитный стереосигнал, используемый для передачи стереозвука (левого и правого канала) тоном 19 кГц и RDS данных )

AF(Alternative Frequencies) - (Функция системы RDS, обеспечивающая автоматический поиск и переключение на более сильный сигнал выбранной радиостанции)

RSSI - (Индикатор принимаемого сигнала, показывающий общую мощность радиосигнала)

SNR - (Показатель определяющий соотношение между мощностью сигнала и мощностью фонового шума)

LW(Long Wave) - (Длинные волны, диапазон частот от 30 до 300 кГц (10–1 км), используемый для вещания (148,5–283,5 кГц), связи и навигации. Отличается стабильным распространением на огромные расстояния (тысячи км), огибая Землю, но подвержен помехам и имеет низкое качество звука (АМ).

MW(Medium Wave) - (это диапазон средних волн, обычно охватывающий частоты от 300 кГц до 3 МГц. Он используется для AM-вещания (амплитудная модуляция) и отличается способностью распространяться на большие расстояния, особенно ночью, преодолевая сотни и тысячи километров, несмотря на более низкое качество звука по сравнению с FM.

LNA(Low Noise Amplifier) - (Малошумящий усилитель\МШУ, специализированный высокочастотный усилитель, размещаемый сразу после антенны для усиления очень слабых принимаемых сигналов с минимальным добавлением собственного шума)

AGC (Automatic Gain Control) или АРУ - (Автоматическая регулировка усиления) в радиоприемниках — это схема, автоматически поддерживающая постоянный уровень выходного сигнала независимо от мощности входного сигнала.

I/Q (In-phase/Quadrature) — это метод представления радиосигнала с помощью двух ортогональных (сдвинутых на 90°) компонентов: синфазного и квадратурного. Это позволяет эффективно модулировать и демодулировать сложные сигналы, управляя амплитудой и фазой одновременно, что является основой цифровой связи (QAM, PSK) и современных SDR-радиоприемников.

L2s - (Интерфейс передачи аудио, используется в цифровом радио)

L2C(Inter-Integrated Circuit) - (Двухпроводная шина SDA/SCL , Используется для управления низкоскоростными компонентами, такими как тюнеры, синтезаторы частоты, дисплеи и аудиопроцессоры в электронике)

ЦАП - (Цифро - аналоговый преобразователь)

HD Radio - (Технология цифрового радиовещания, обеспечивает высокое качество звука, отсутствие помех и передача текстовой информации)

Digital Radio Mondiale - ( открытый стандарт цифрового радиовещания для диапазонов ниже 30 МГц (ДВ, СВ, КВ), обеспечивающий качество звука FM-диапазона, высокую помехоустойчивость и передачу данных (текст, карта). Он эффективнее использует частоты, позволяя вещать дешевле и на большие расстояния по сравнению с аналоговым AM)

GPIO (General Purpose Input/Output) - (в радиоэлектронных устройствах — это универсальные цифровые контакты ввода-вывода, позволяющие микроконтроллерам (например, в радиоприемниках) взаимодействовать с внешней периферией)

VCO(Генератор управляемый напряжением)

PLL(Система автоматического регулирования, стабилизация частоты генератора относительно эталонного сигнала)

WX(weather - погода, в радиолюбительских чатах, авиационных отчетах и морских рациях WX используется для быстрого запроса и передачи метеоданных)

AM/FM IBOC(Технология цифрового радиовещания, позволяющая станциям одновременно передавать цивровой и аналоговый сигнал на одной и той же частоте AM / FM)

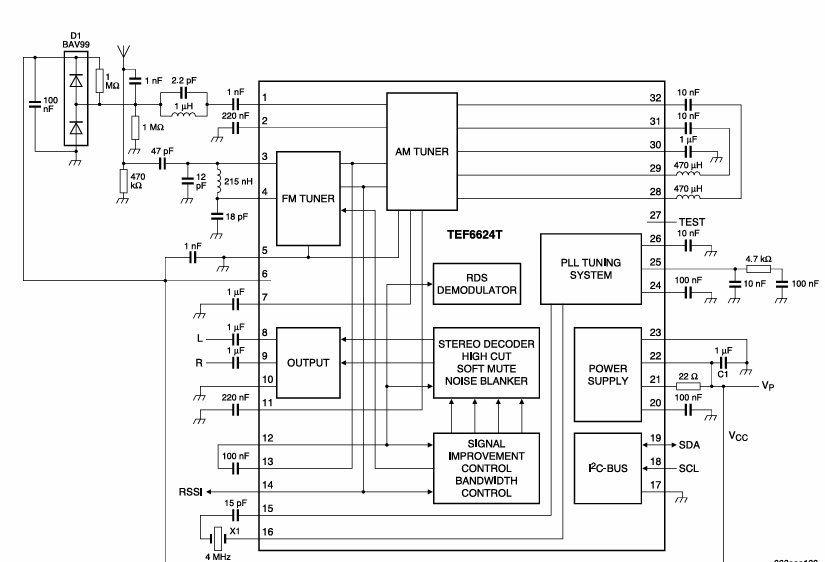

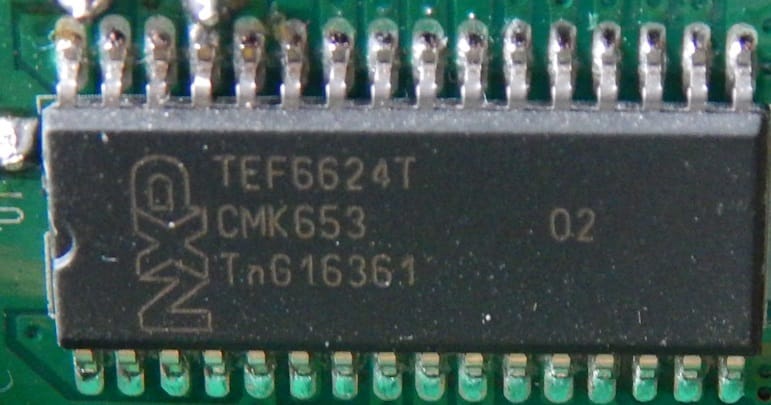

TEF6624 (NXP6624)

Бюджетный радиочип для приема AM/FM, который ставится в основном в дешевые андроид магнитолы. Обеспечивает средние уровни приема на рынке.
Поддержка демодулятора сигнала вещания RDS/RBDS.

Характеристики TEF6624(NXP6624)

Питание - 8.5 В
Выходы - L/R, MPX, RDS
RDS/RBDS - Demodualtor
FM - Japan, EU, US Bands, OIRT, NB, Stereo Decoder, Weak signal Handling
Package - SO32
Рабочая температура - 20 + 85°C

Итого: Бюджетный, слабый радиомодуль имеет ограниченную поддержку функций, ставится на низкобюджетные ГУ.

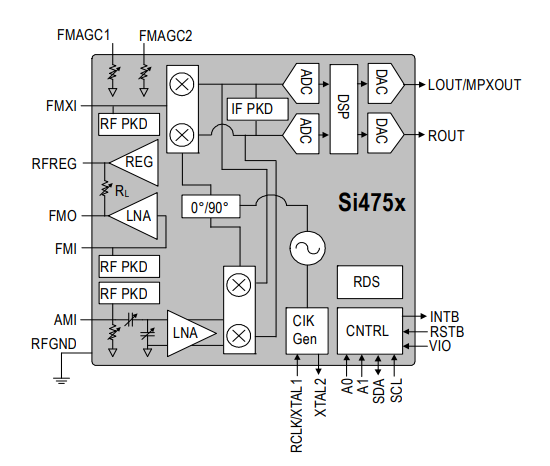

Si4755/Si4757

Эта модель радиочипа от производителя Silicon Labs уже имеет более высокие характеристики, поддерживает расширенные функции, более уверенный и чистый прием сигнала - который обеспечивает цифровая обработка DSP. Поддержка RSSI, SNR.

Характеристики радиомодуля Si4755/Si4757

FM - 64 - 108 MHz
AM - 520 - 1710 kHz
Усовершенствованный RDS/RBDS демодулятор/декодер
Цифровой MPX FM декодер
Встроенный FM-приемник с возможностью сквозной передачи данных. Сопутствующий приемник данных AF/RDS
Усовершенствованное шумоподавление для AM/FM диапазона
Динамическое управление полосой пропускания AM/FM
Регулировка высоких частот FM модуляции
Программируемое смешение стерео и моно сигнала
Программируемое отключение звука AM/FM
Поддержка сигналов RSSI, SNR, многолучевые помехи, частотное смещение, мощность сигнала в соседнем канале.
Аналоговые аудиовыходы
Аналоговые FM MPX выходы
Питание от 1.5 В до 5 В

Итого: радиомодуль Si4755/Si4757 имеет средние характеристики, ставится в ГУ средне - высокого сегмента. Уже имеет активное шумоподавление, цифровой декодер, динамическое управление полосой пропускания, функция смешения моно и стерео сигнала,
RSSI - (Индикатор принимаемого сигнала, показывающий общую мощность радиосигнала),
SNR - (Показатель определяющий соотношение между мощностью сигнала и мощностью фонового шума). Хороший и не дорогой радиомодуль. Но все еще не лучший.

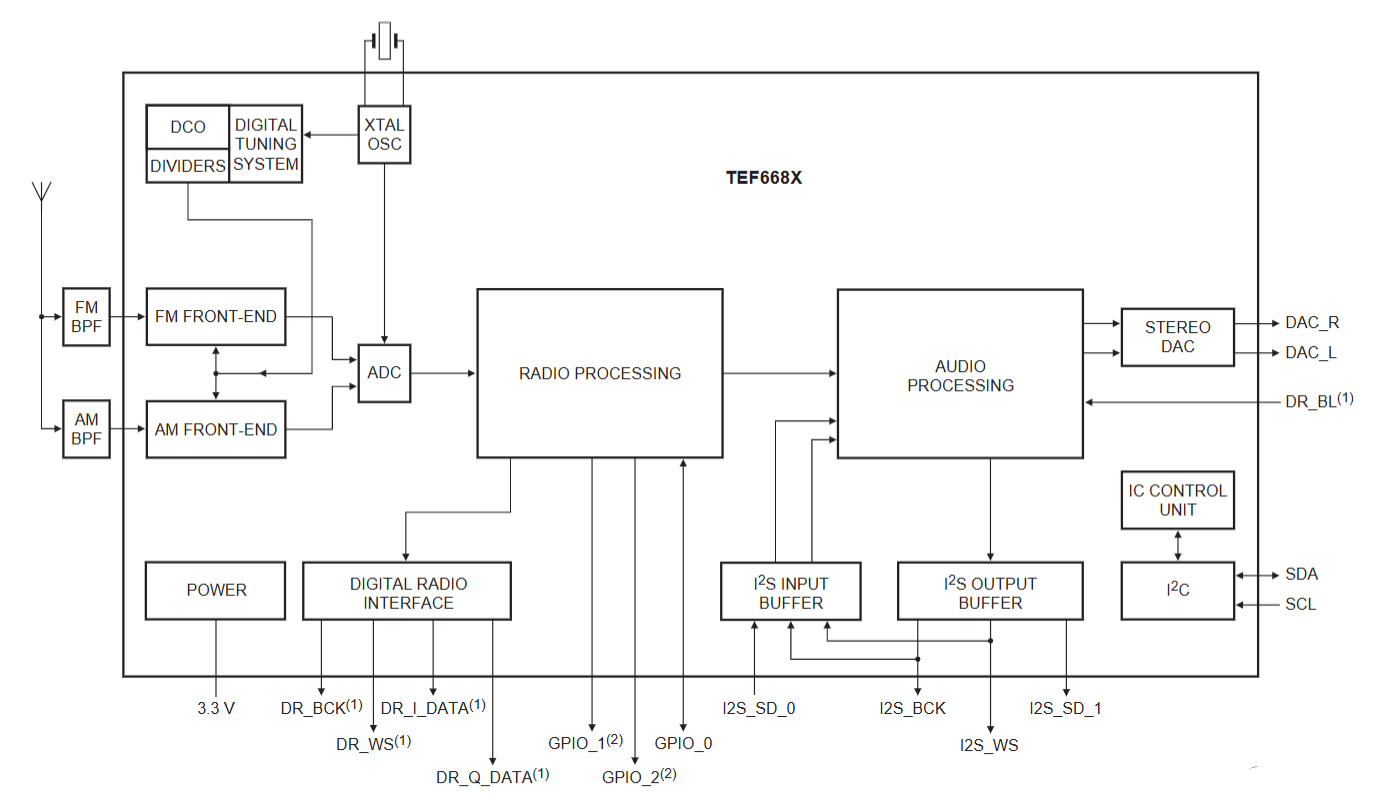

TEF6686/6688(NXP6686 / 6688 Philips)

Харктеристики:

FM-приемник с диапазоном от 65 МГц до 108 МГц, поддерживающий диапазоны Восточной Европы (OIRT), Японии, Европы и США.
AM-приемник, работающий в диапазонах LW, MW и всех коротковолновых диапазонах.
Полностью интегрированная система настройки с низким уровнем фазового шума и быстрой настройкой.
Современная технология подавления многолучевого распространения FM-сигнала.
Выравнивание FM-канала
Плавное отключение звука при модуляции
Высокочастотное смешение стерео - моно
FM-микшер для преобразования частоты в комплексный сигнал с низкой промежуточной частотой (AM SW).
AM LNA с AGC(АРУ), согласование активных и пассивных антенн.
AM-микшер для преобразования частоты в комплексный сигнал с низкой промежуточной частотой.
АЦП с высокой динамической амплитудой и промежуточной частотой сигма-дельта
Цифровая обработка ПЧ-сигнала, включая децимацию, сдвиг в полосу частот, управление AGC(АРУ), коррекцию I/Q, фильтрацию с переменной полосой пропускания ПЧ (PACS) и демодуляцию.
Выход I2S базовой полосы TEF6688, поддерживающий HD Radio и DRM, с внешним цифровым радиосопроцессором (SAF356X или SAF360X).
Функция смешивания для приема HD-радио (TEF6688)
Подавление шума в AM и FM диапазонах, определение качества сигнала и обработка слабых сигналов.
Расширенные возможности демодуляции и декодирования RDS и RBDS.
Выход MPX с поддержкой демодулятора DARC
Один вход I2S и один выход I2S
Два монофонических аудио DAC's
Питание 3.3В
Быстрый режим шины I2C (400 кГц)
Настраиваемые выводы GPIO для RDS, прерывания состояния качества и общего ввода-вывода, управляемого по шине I2C.

Высокопроизводительные микросхемы TEF6686 и TEF6688 представляют собой однокристальные радиоприемники, включающие AM/FM - тюнер и программно - определяемую обработку радиосигналов.

Проверенные в отрасли автомобильных ГУ микросхемы от производителя NXP Semiconductors, предлагающие выдающиеся характеристики с самым широким функционалом и современными программными алгоритмами при наиболее оптимизированных системных затратах.

Оба эти устройства доступны в корпусах HVQFN.
Радиотюнеры включают в себя различные функции:
FM\AM - входы, синтезатор настройки, фильтрация каналов, эквализация FM - каналов, улучшение многолучевого распространения FM - сигнала, демодуляция, FM - стереокодирование, обработка слабых сигналов, подавление шума и RDS, а так же обеспечивает интерфейс для демодулятора\декодера

DARC - (Стандарт высокоскоростной передачи цифровых данных ( 26 кбит\с) через поднесущую частоту FM - Радиостанций, работающий на 76кГц.)

TEF6686 и TEF6688 могут обеспечивать стереофонический звук в цифровом формате на выходах
l2s - (Интерфейс передачи аудио, используется в цифровом радио)
и на аудиовыходах
ЦАП - (Цифро - аналоговый преобразователь)
Микросхема TEF6688 поддерживает стандарты цифрового радио

HD Radio - (Технология цифрового радиовещания, обеспечивает высокое качество звука, отсутствие помех и передача текстовой информации)

Digital Radio Mondiale - ( открытый стандарт цифрового радиовещания для диапазонов ниже 30 МГц (ДВ, СВ, КВ), обеспечивающий качество звука FM-диапазона, высокую помехоустойчивость и передачу данных (текст, карта). Он эффективнее использует частоты, позволяя вещать дешевле и на большие расстояния по сравнению с аналоговым AM)

При использовании с цифровыми радиопроцессорами NXP Semiconductors, такими как SAF356x и SAF360x.

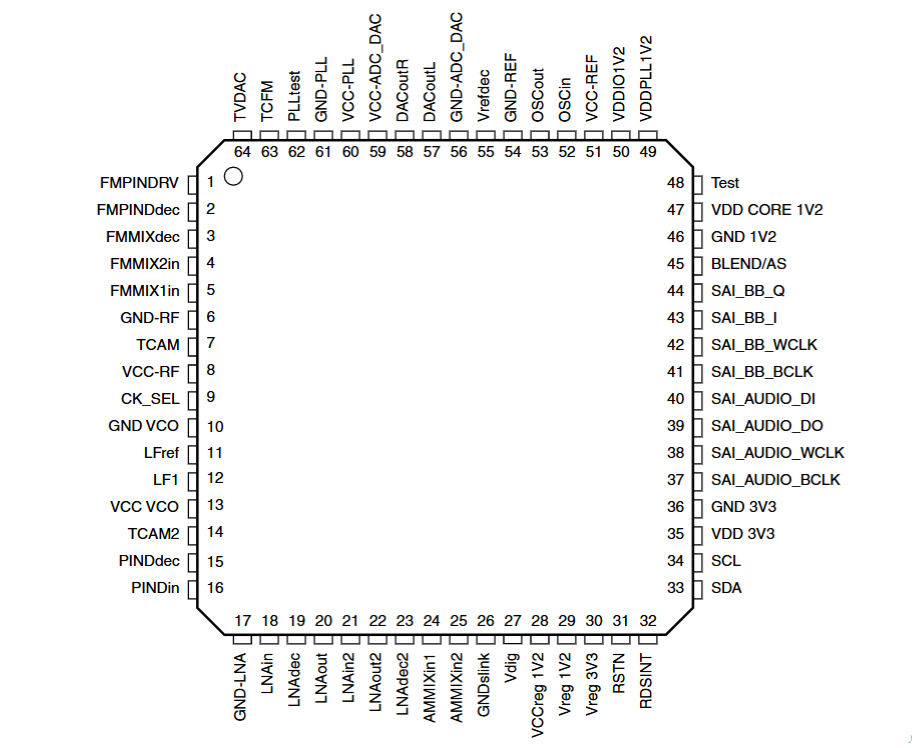

TDA7786 (LQFP64)

Высокопроизводительный однокристальный радиотюнер разработанный компанией STMicroelectronics.

Поддержка стандартных AM/FM диапазонов + метрологические данные
Полностью интегрированный VCO для настройки по всему миру.
Высокопроизводительная ФАПЧ для системы RDS
Высокопроизводительная цифровая обработка сигналов промежуточной частоты
Высокопроизводительный стереодекодер с шумоподавителем
Самонастройка фильтров шумоподавления
ПЧ - фильтры обеспечивают высокую избирательность с динамическим диапазоном и управлением полосой пропускания.
Цифровая обработка сигналов промежуточной частоты
Демодуляция RDS с блочной и групповой синхронизацией
Возможность приема HD - радио с цифровым микшированием звука
Алгоритм MuSICA (подавление многолучевого шума) доступен в премиум-версии устройства TDA7786M

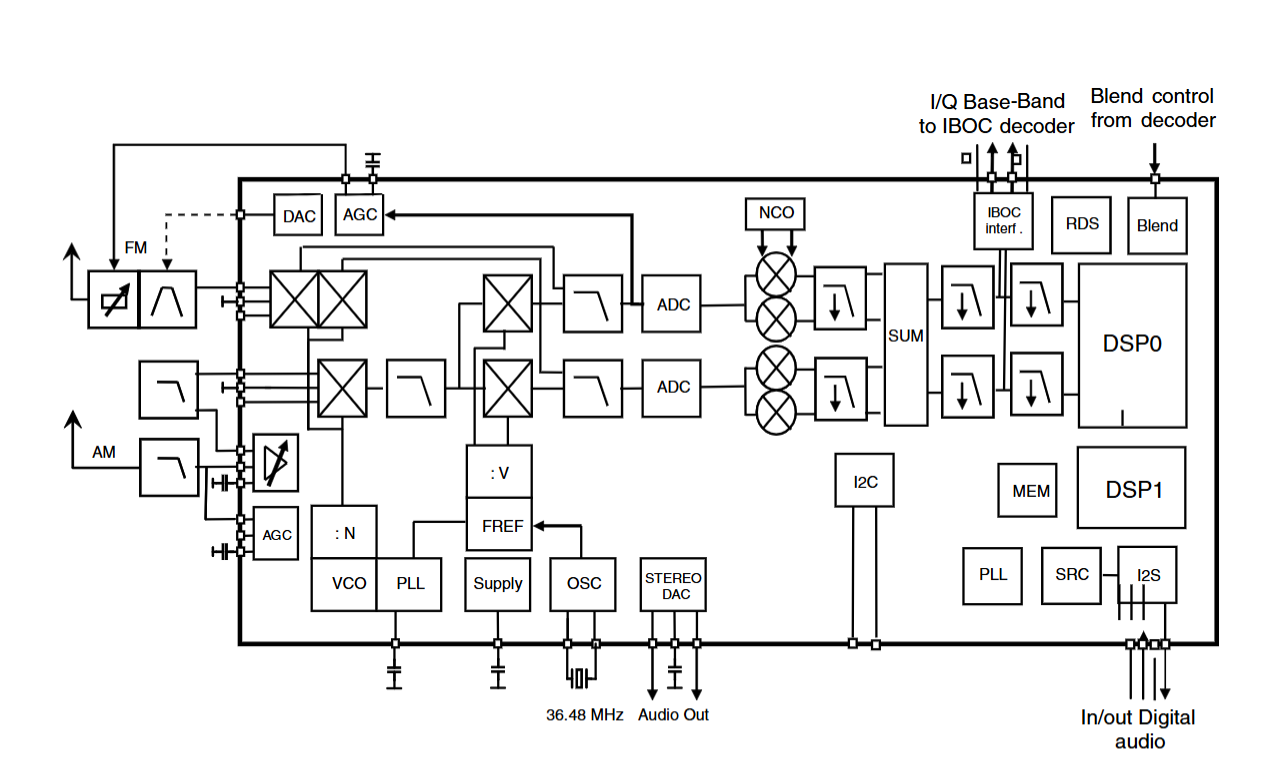

Радиомодуль (AM\FM - тюнер) TDA7786(ELITE)

Высокопроизводительная микросхема AM/FM - тюнера для автомобильных ГУ. Так же подходит для сочетания с внешним декодером основной полосы частот для приема HD Radio.

В составе которого микшеры и усилители, преобразователи частоты (далее - ПЧ) для
AM(Амплитудная Модуляция),
FM (Частотная Модуляция),
и отдельная WX(weather - погода, в радиолюбительских чатах, авиационных отчетах и морских рациях WX используется для быстрого запроса и передачи метеоданных)

Полностью интегрированный синтезатор
VCO(Генератор управляемый напряжением) и
PLL(Система автоматического регулирования, стабилизация частоты генератора относительно эталонного сигнала)
Обработка ПЧ, так же адаптивная обработка управления полосы пропускания, стереодекодер, декодер
RDS(Стандарт передачи цифровых данных(текста, времени)
AF(Альтернативные частоты - функция системы RDS, которая автоматически переключает магнитолу на частоту с более сильным сигналом той же самой радиостанции при ухудшении приема) параллельно с аналоговым FM - радиосигналом на частоте 57кГц))

Цифровые интерфейсы для внешнего декодирования
HD Radio (Технология цифрового радиовещания, обеспечивает высокое качество звука, отсутствие помех и передача текстовой информации)

Фильтрация основной полосы частот
AM/FM IBOC(Технология цифрового радиовещания, позволяющая станциям одновременно передавать цивровой и аналоговый сигнал на одной и той же частоте AM / FM)

Использование цифровой обработки сигналов дает множество преимуществ, очень малое кол-во внешних компонентов, компактные размеры и простота применения, высокая избирательность сигналов благодаря цифровым фильтрам, широкие настройки с помощью программного управления , автоматическая настройка и мощный DSP для пользовательской обработки.

Существует две версии устройства радио - тюнеров :
TDA7786 - тюнер высокопроизводительный тюнер начального уровня.
TDA 7786M - тюнер с улучшенными характеристиками. В случае многолучевого распространения FM - сигналаиспользуется запатентованный алгоритм MuSICA.
Обе версии тюенров совместимы как с аппаратным, так и с программным обеспечением.
