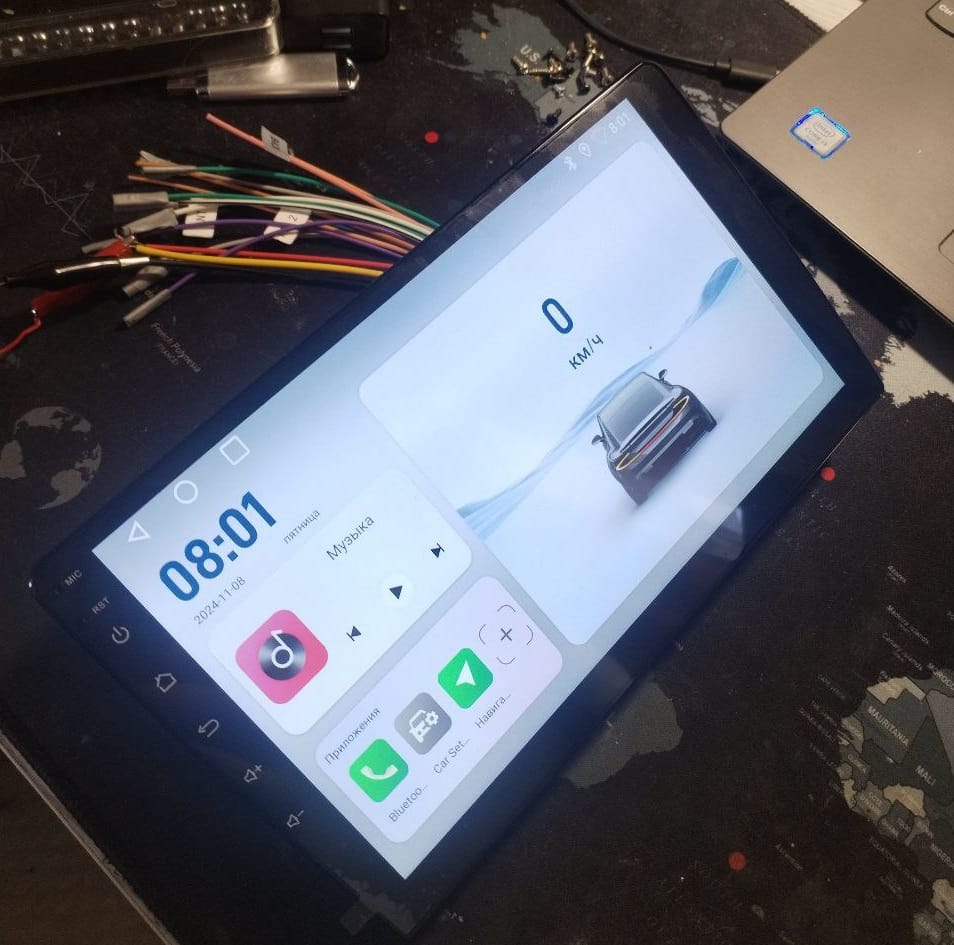

Пропал звук в магнитоле андроид причины.

Если у вас пропал звук на андроид магнитоле, у этой проблемы есть несколько причин, о которых я расскажу в этой статье.

• Первое что может быть это проблема с одним из динамиков установленных в авто. Андроид магнитолы так устроены, что если один из динамиков в коротком замыкании или обрыв цепи одного из каналов - звук не будет выводиться совсем.
• Вторая причина находится на плате андроид магнитолы, это УНЧ - Усилитель низкочастотный.
• Последняя причина это проблема с активным усилителем, если он имеется в автомобиле.

Разберем все эти 3 причины и попытаемся на месте разобраться в чем именно проблема. Для этого нам понадобится обычный мультиметр и 20 минут времени.

1 причина - проблема с динамиками. Проверим целостность цепи и сопротивление 4 выходных каналов.

• Вынимаем магнитолу из рамки, нам нужно добраться до основного питающего разъема.

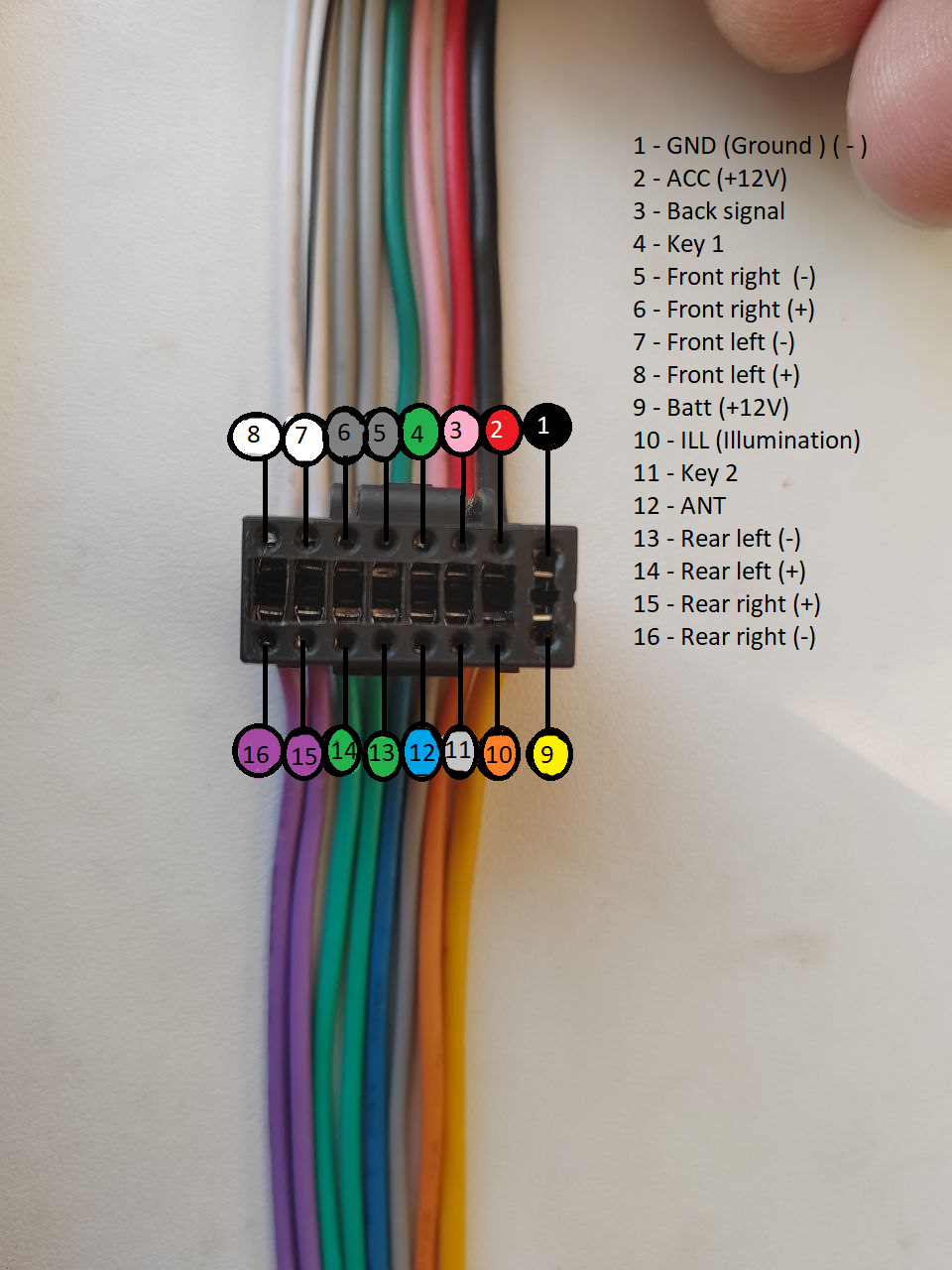

Такой разъем и распиновку имеют большинство андроид магнитол, так же встречаются и другие - можно попробовать найти разъем и распиновку для своей магнитолы тут my2din. Но чаще всего даже если распиновка отличается, по цветам проводов можно определить какая пара отвечает за тот или иной вывод звука.

• Тут нас интересуют 4 пары проводов, а именно:
  - Серый и серый с черной полосой (Передний правый динамик)
  - Белый и белый с черной полосой (Передний левый динамик)
  - Зеленый и зеленый с черной полосой (Задний левый динамик)
  - И фиолетовый и фиолетовый с черной полосой (Задний правый динамик)
• Каждая пара отвечает за 1 динамик (Вывод звука на определенную сторону)
• Берём мультиметр, ставим режим измерения сопротивления Ом (Ω)
• Отключаем разъем от магнитолы, но не от косы идущей в проводку автомобиля.

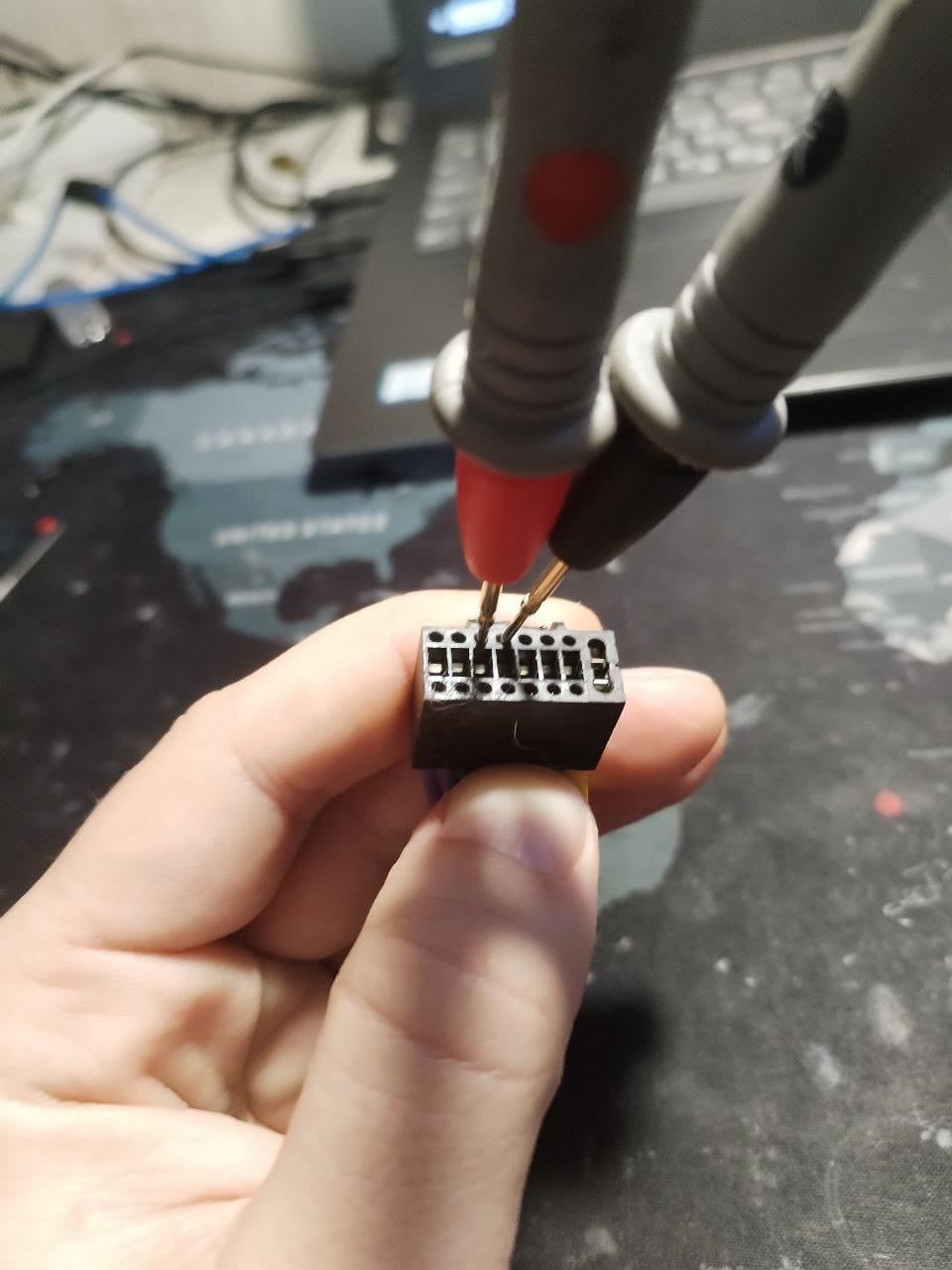

• Вставляем щупы мультиметра каждого канала и замеряем сопротивление динамиков:
  - Серый и серый с черной полосой (Передний правый динамик)
  - Белый и белый с черной полосой (Передний левый динамик)
  - Зеленый и зеленый с черной полосой (Задний левый динамик)
  - И фиолетовый и фиолетовый с черной полосой (Задний правый динамик)

• Показания должны быть 2-4 Ом на каждом канале, в зависимости от мощности динамиков.
• Если сопротивление близко к 0.00 или 0.01 это короткое замыкание
• Если показания мультиметра не меняются, независимо от того, вставлены ли щупы в разъем или нет - это обрыв.
• В обоих этих случаях короткое замыкание или обрыв цепи - нужно снимать обшивку двери и проверять проводку от динамика до разъема андроид магнитолы.
• Если обрыв - устраняем и проверяем еще раз.
• Если короткое замыкание то вероятнее всего динамик под замену.
• Еще я бы рекомендовал прозванивать каждый провод из каждой пары вывода на корпус, а именно на черный (GND/Ground/ - ) провод из разъема магнитолы.
• Для этого переводим в режим "пищалки" мультиметр, один щуп ставим на черный ( GND/Ground/ - ), вторым щупом проходимся по всем четырем парам вывода звука то есть:
  - Серый и серый с черной полосой (Передний правый динамик)
  - Белый и белый с черной полосой (Передний левый динамик)
  - Зеленый и зеленый с черной полосой (Задний левый динамик)
  - И фиолетовый и фиолетовый с черной полосой (Задний правый динамик)
• Если при этом мультиметр не "пищит" значит пробития на корпус нет. Минус у каждого канала свой отдельный.
• После проверки если в режиме сопротивления Ом мультиметр показывает нормальное сопротивление 2-4 Ом по всем 4 каналам, обрывов и короткого замыкания нет, при этом звук не появился - переходим ко второй возможной причине.
• Если проблема все таки в УНЧ, то вот статья как я меняю эту микросхему, по времени не больше 40 минут. Как поменять микросхему усилителя УНЧ на андроид магнитоле самостоятельно.

Вторая причина отсутствия звука на андроид магнитоле - УНЧ ( усилитель низкочастотный)

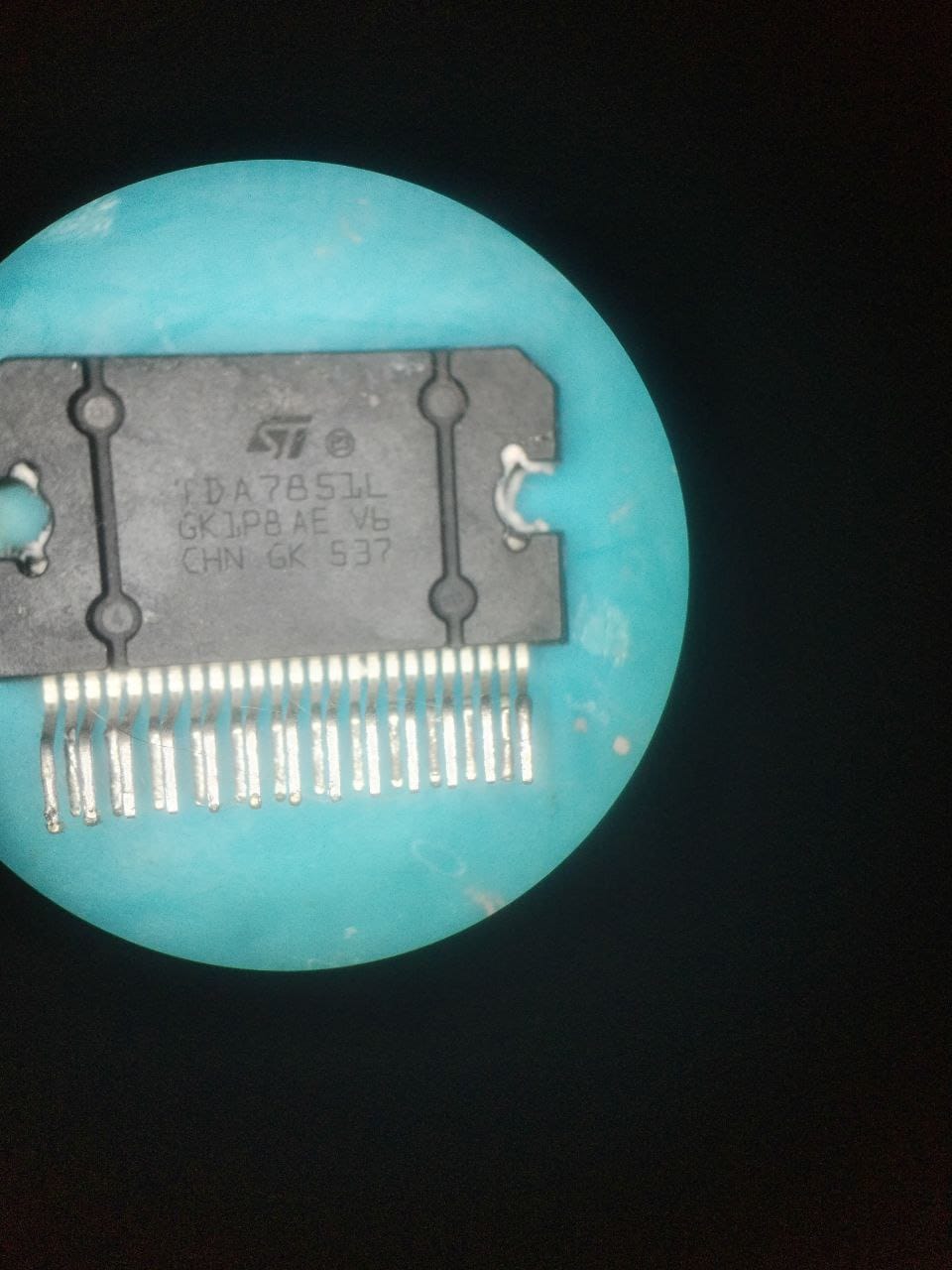

Выглядит он так:

• Часто бывает что проблема кроется именно в нем, перегревается, пробивает один из каналов на массу, а бывает что когда пробивает УНЧ - магнитола совсем не включается, так как через эту микросхему проходят основные питания а именно АСС \ B+ \ GND.

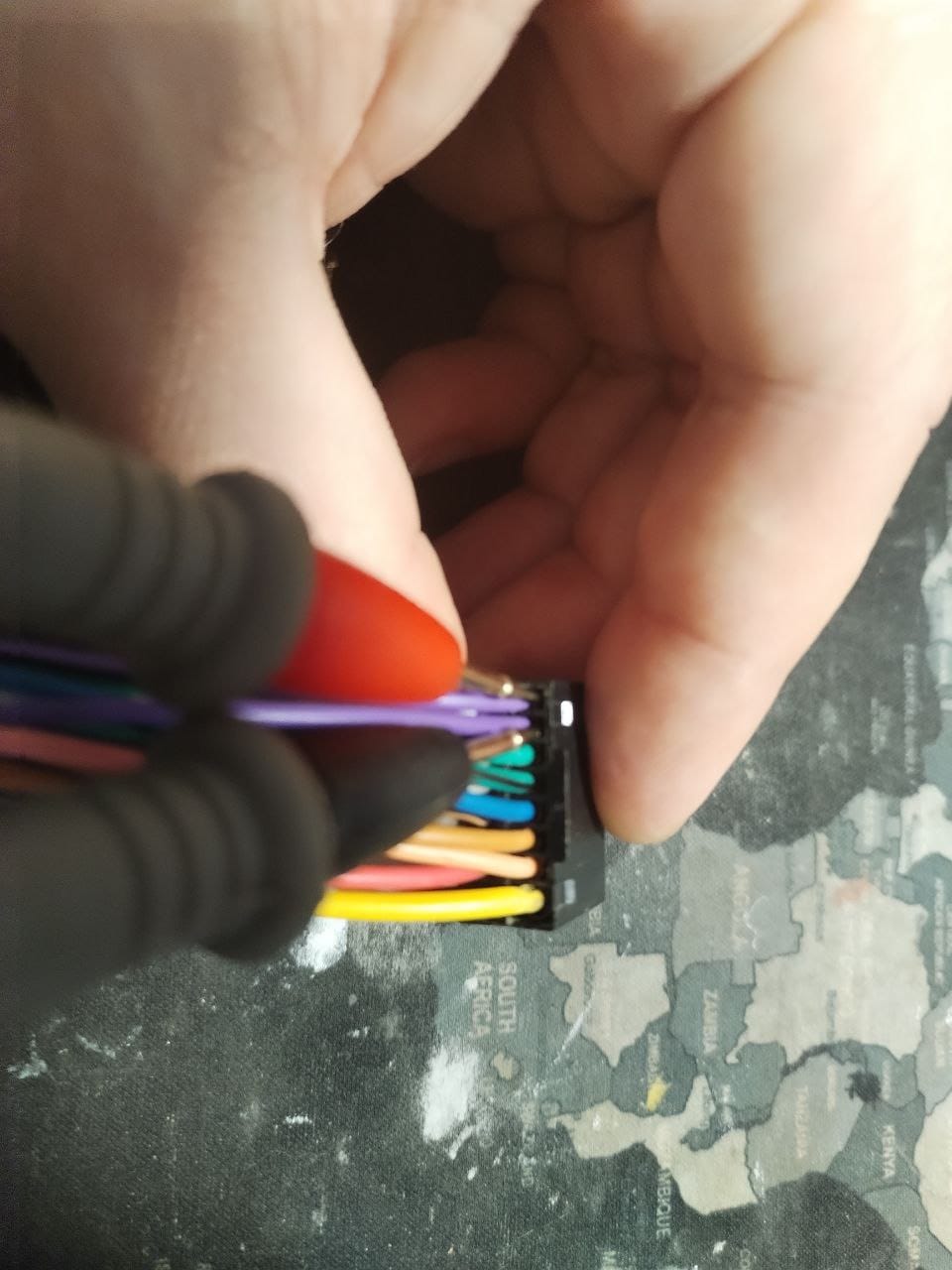

• Для того что бы проверить не пробиты ли каналы вывода самого УНЧ нам нужно вставить основной разъем в магнитолу.
• Далее берем мультиметр, ставим в режим "пищалки" что бы проверить 4 канала на короткое замыкание.
• После того как вставили разъем в магнитолу по аналогии выше проверяем сопротивление 4 каналов с обратной стороны разъема

• Проверяем все 4 канала таким образом:
  - Серый и серый с черной полосой (Передний правый динамик)
  - Белый и белый с черной полосой (Передний левый динамик)
  - Зеленый и зеленый с черной полосой (Задний левый динамик)
  - И фиолетовый и фиолетовый с черной полосой (Задний правый динамик)
• Если на одном из каналов есть короткое замыкание при вставленном разъеме, но при этом нет при отключенном разъеме - то проблема именно в УНЧ и его надо менять. Так же можно проверить этот вариант - подключением заведомо исправной магнитолы. Если на ней звук появится, то вывод очевиден и нужно менять УНЧ.
• Если проверили все 4 канала на короткое замыкание и не обнаружили кз, но при этом при отключенной магнитоле все сопротивления в норме и звука все равно нет. Проблема может быть в обвязке этого самого УНЧ. Там стоят как фильтрующие ( керамические smd конденсаторы) так и электролитические в цепи звука и питании микросхемы - нужно их проверять. Если навыков в электронике и понимания схем нет, то лучше отнести мастеру.

Третья причина - активный усилитель в автомобиле.

• Если в автомобиле стоит активный усилитель, проблем с проводкой и УНЧ вы не обнаружили - вероятнее всего она кроется именно в самом усилителе.
• Так как усилителей огромное множество, могу лишь посоветовать проверить приходит ли питание 12В на него, а именно загораются ли светодиоды при включении зажигания.
• Если питание не приходит, находим 12В и принудительно запитываем для проверки, если все заработало - ищем питание 12В с зажигания или с магнитолы АСС и восстанавливаем его питание.
• Если питание приходит , но усилитель не работает - снимаем усилитель и везем мастеру, его нужно вскрывать и смотреть.
