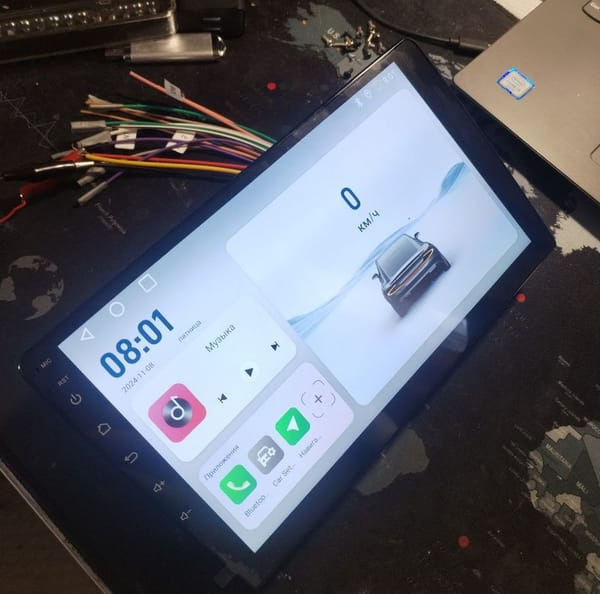

Не горит подсветка боковых кнопок на магнитоле андроид.

Если пропала подсветка боковых кнопок на магнитоле андроид, для этого есть несколько причин. Разберем по пунктам каждую причину отдельно и  попытаемся устранить проблему своими силами.

Первая причина - это программная ошибка.
Вторая причина - неправильно подключен провод включения подсветки.
Третья причина - повреждение платы со светодиодами.

Первая причина - программная ошибка.

Частая проблема после обновления ПО или полной прошивки возникает проблема с подсветкой кнопок. При этом физических повреждений на плате нет.

Что бы решить эту проблему нужно:
- Скачать приложение ( можно тут com.tw.color my2din) (старая версия)
- Скачать приложение ( тут версия новее com.tw.color my2din)

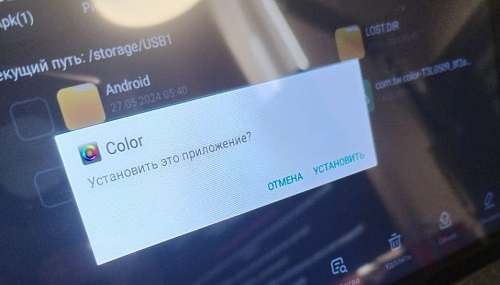

- Загрузить с помощью флешки и установить как apk файл на магнитолу.

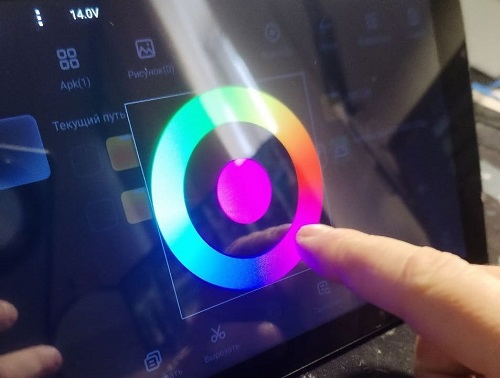

- Запустить приложение и подвигать "ползунок" по выбору цвета - подсветка должна появиться.

Если причина в ошибке ПО - установка этого приложения должна помочь.

Вторая причина - неправильно подключен провод подсветки.

Что бы проверить правильно ли подключен провод активации подсветки, нам нужно :

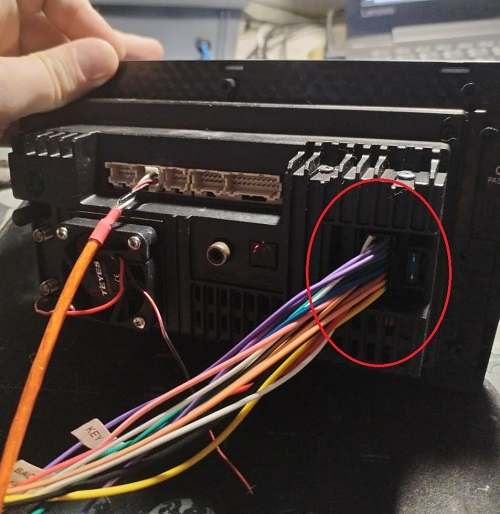

• Добраться до основного разъема магнитолы на задней крышке

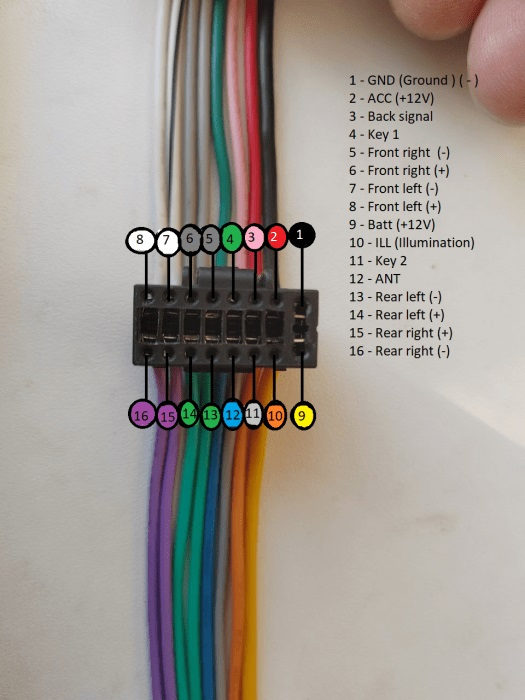

• Далее открываем распиновку этого разъема

• Нас интересует провод номер 10 - Illumination (Ill)

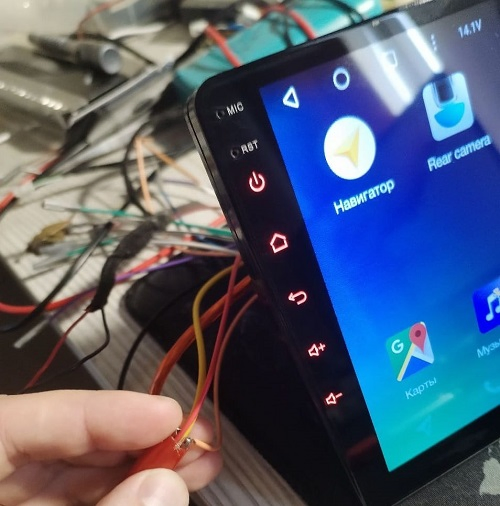

• Что бы проверить работает ли подсветка, нужно подать на этот провод +12В

• Этот провод отвечает за активацию перехода магнитолы в ночной режим -
  когда этот режим активен, то загорается подсветка боковых кнопок, а подсветка дисплея чуть чуть приглушается (становится менее яркой). Часто этот провод подключают к питанию ближнего или дальнего света, что бы при включения в ночное время суток - включалась подсветка кнопок и менялась яркость подсветки дисплея.


• Рекомендуется проверить приходит ли +12В на этот провод при включении ближнего\дальнего\габаритов.


• Так же режимом подсветки можно управлять из настроек, можно выбрать на что ориентироваться ГУ при активации ночного режима.
  - По времени на магнитоле ( например в вечернее время будет автоматически включаться ночной режим)
  - Или при включении света ближнего\дальнего\габаритов.

Третья причина - проблема в плате подсветки.

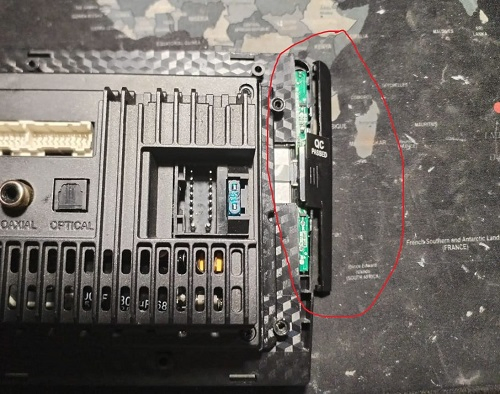

• Находится эта плата с обратной стороны дисплея ГУ

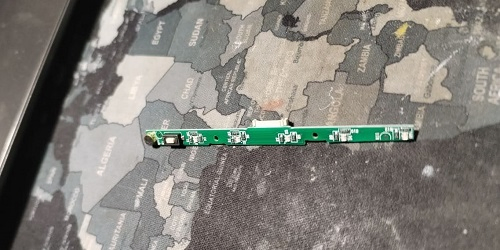

• Отщелкиваем защитную крышку, отключаем аккуратно шлейф и достаем плату. Выглядит она так.

• Соответственно проблема может быть в ней.
• Если есть навыки - проверяем светодиоды на плате можно мультиметром в режиме диодной прозвонки. Так же резисторы на сопротивление и сравниваем с номиналом.
• Если навыков нет, то просто меняем плату и проверяем.
